Renovierungskonzept des Einkaufszentrums
Ziel ist es, die Außenansicht des Gebäudes zu modernisieren und zugleich die strukturelle Stabilität und Energieeffizienz zu optimieren. Die Stahlkonstruktion ist für die tragenden Elemente der neuen Fassadenverkleidung vorgesehen und schafft ein leichtes, aber robustes Gerüst, das sich an die bestehenden Bauwerksgegebenheiten anpasst und eine flexible Gestaltung ermöglicht. Unsere Aufgaben umfassten eine detaillierte Bestandsaufnahme und die Erstellung eines digitalen 3D-Modells des Gebäudes, um die Ausarbeitung von Statik- und Werkstattplänen zu erleichtern. Darauf aufbauend entwickelten wir maßgeschneiderte Baupläne, die eine präzise Montage der Stahlkonstruktion und Fassadenelemente ermöglichen und den gestalterischen Anforderungen der Modernisierung gerecht werden.
Herausforderungen
Eine der größten Herausforderungen des Projekts lag in der Integration der neuen Stahl-Leichtbaukonstruktion in die bestehende, teils komplexe Gebäudestruktur des Einkaufszentrums. Aufgrund der unterschiedlichen Bauphasen und Materialien des Bestandsgebäudes erforderte die Statikberechnung umfangreiche Anpassungen, um Lasten und Verankerungspunkte optimal zu planen. Zudem mussten wir auf engen Zeitrahmen und eine laufende Einkaufszentrum-Nutzung Rücksicht nehmen, wodurch die Ausarbeitung und Abstimmung der Baupläne mit den ausführenden Gewerken besonders anspruchsvoll war.
01.02.2018 - 01.05.2018
| Tonnage | 28 | Tonnen |
| Planungsstunden | 950 | Stunden |
| Gesamtfläche | 10600 | m² |
| Länge | 86 | m |
| Breite | 46.5 | m |
| Höhe | 11 | m |
Adresse:
Hessen, Deutschland
Arbeitsphase
Anforderungsanalyse
In dieser Phase haben wir zusammen mit dem Auftraggeber die konkreten Anforderungen und Ziele für das Renovierungsprojekt der Fassade des Einkaufszentrums definiert. Dies umfasste sowohl technische als auch gestalterische Anforderungen sowie die Berücksichtigung von Aspekten wie Energieeffizienz, Nachhaltigkeit und den Vorgaben für die Stahl-Leichtbaukonstruktion.
Vermessung mit 3D Laserscanning
Für eine präzise Bestandsaufnahme der bestehenden Gebäude- und Geländestruktur wurde ein 3D-Laserscanning durchgeführt. Diese Technik ermöglichte es uns, hochgenaue Daten zu erheben, die die Grundlage für die Erstellung des digitalen Modells bildeten.
Nachmodellierung des Bestands
Im Rahmen der Leistungsphase 3 (LPH 3) wurde das Konzept für die Fassade entwickelt. Dies beinhaltete die Ausarbeitung von verschiedenen Gestaltungsvarianten, die technische Machbarkeit und die optimalen Lösungen für die Stahl-Leichtbaukonstruktion.
Entwurf LPH 3 und Konzept
Die Entwürfe wurden auf ihre wirtschaftliche Umsetzbarkeit und ihre Übereinstimmung mit den zuvor definierten Anforderungen überprüft. Zudem wurden erste Berechnungen der Statik durchgeführt und die relevanten Materialien für die Fassade ausgewählt.
Freigabeplanung LPH 4
Die Freigabeplanung in der Leistungsphase 4 beinhaltete die finale Abstimmung der Entwürfe und die Genehmigung durch alle relevanten Projektbeteiligten. Alle Details des Entwurfs wurden überprüft, angepasst und für die Ausführung freigegeben.
Ausführungsplanung LPH 5
In der Leistungsphase 5 wurde die detaillierte Ausführungsplanung durchgeführt, die alle notwendigen Werkstattpläne und Baupläne für die Realisierung der Stahlkonstruktion beinhaltete. Dies umfasste die präzise Darstellung der Konstruktionselemente sowie die Montageanleitungen für die Ausführung.

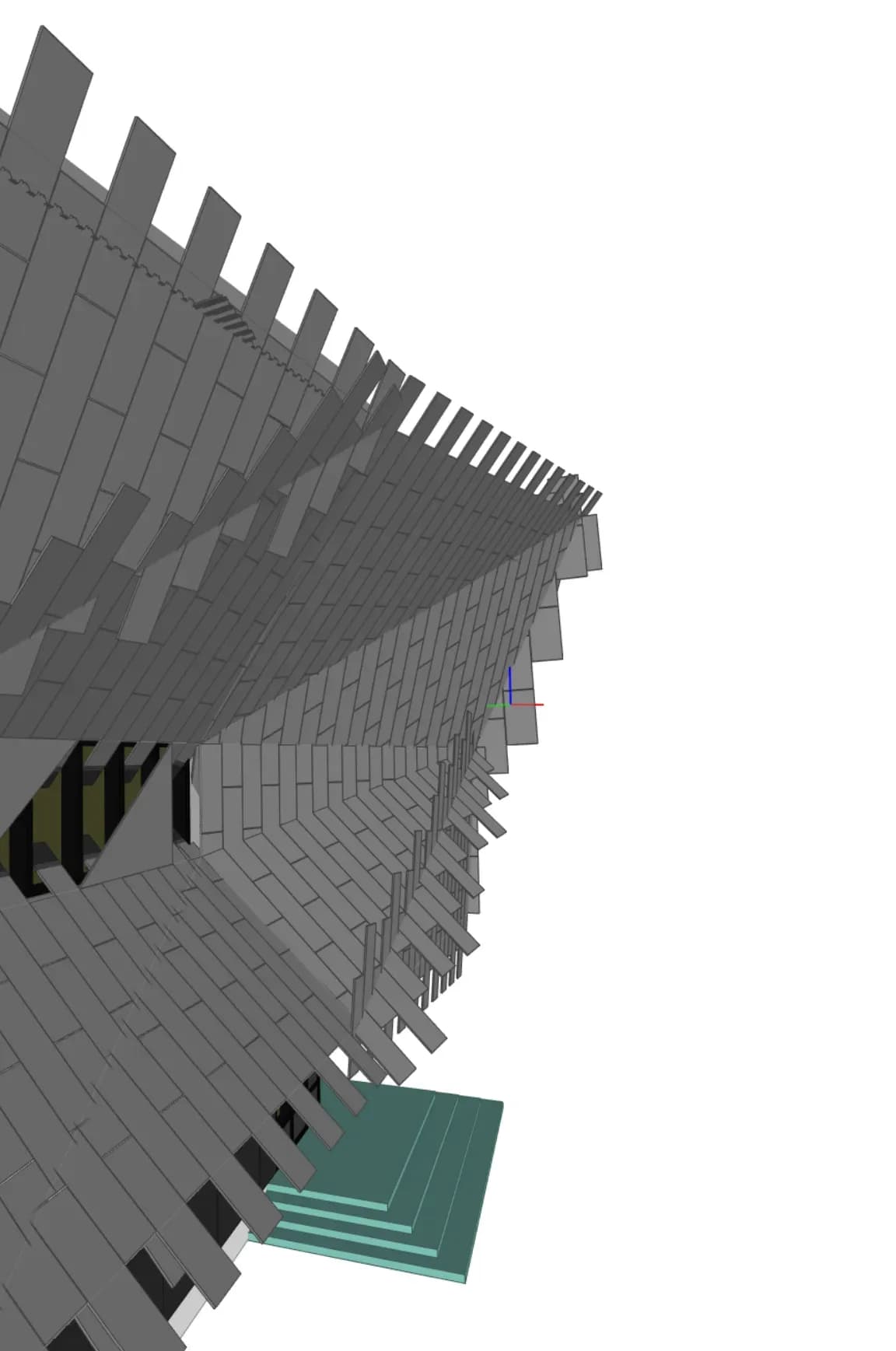

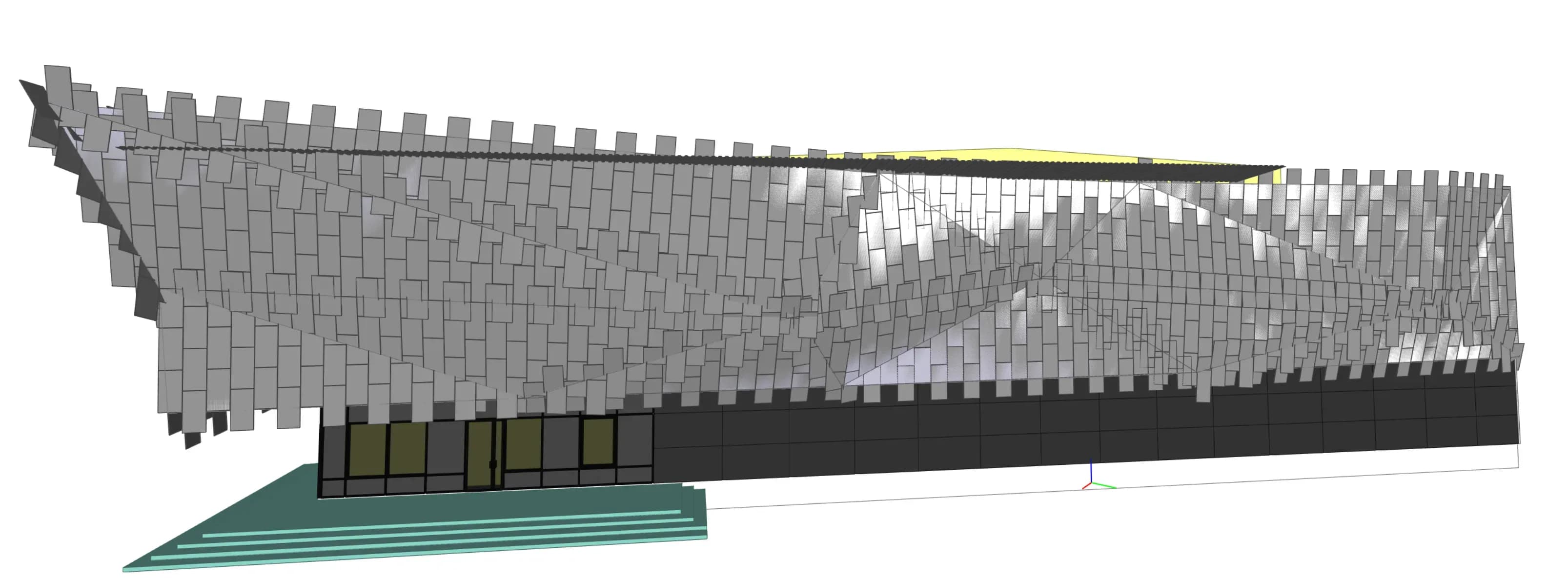

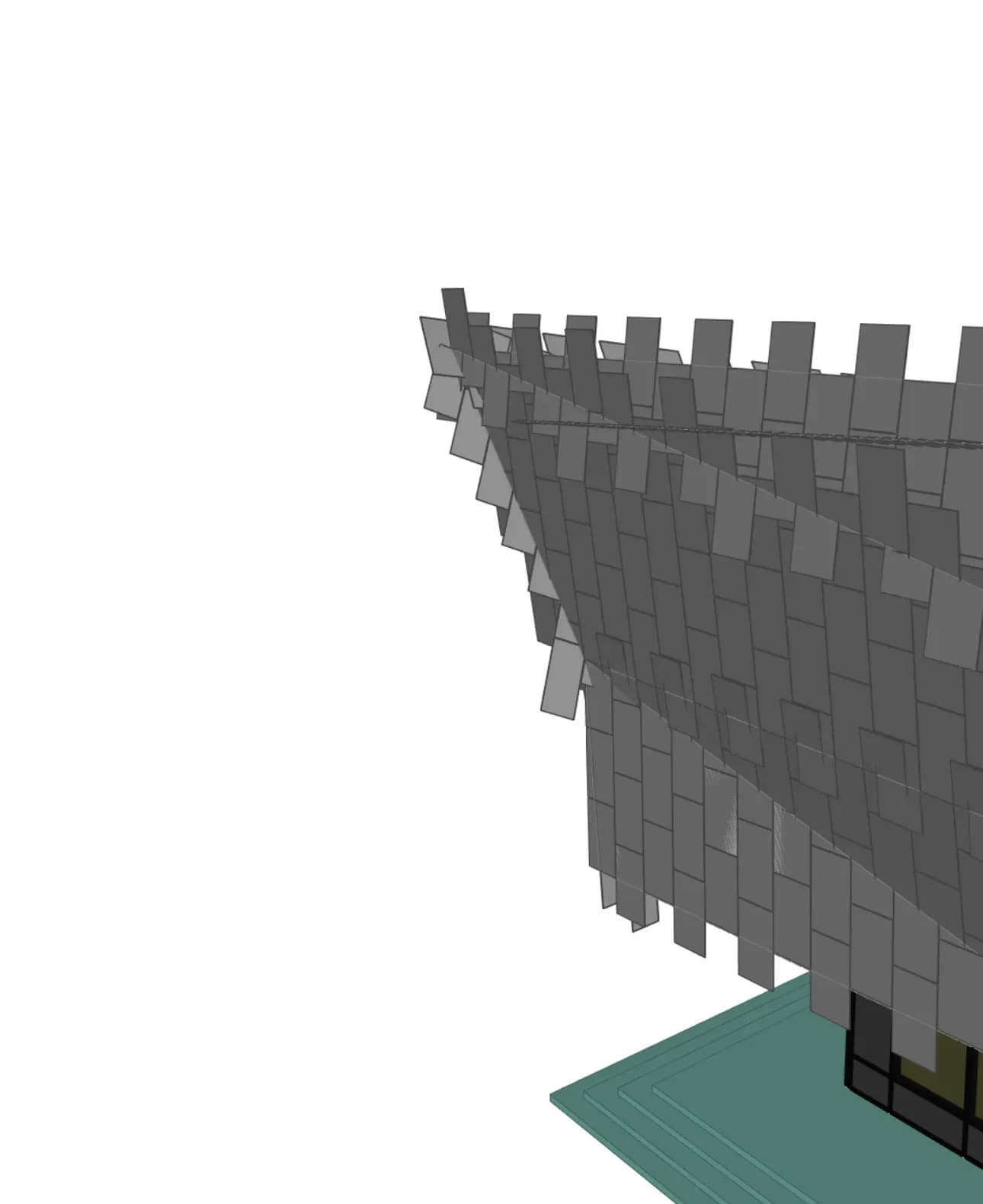

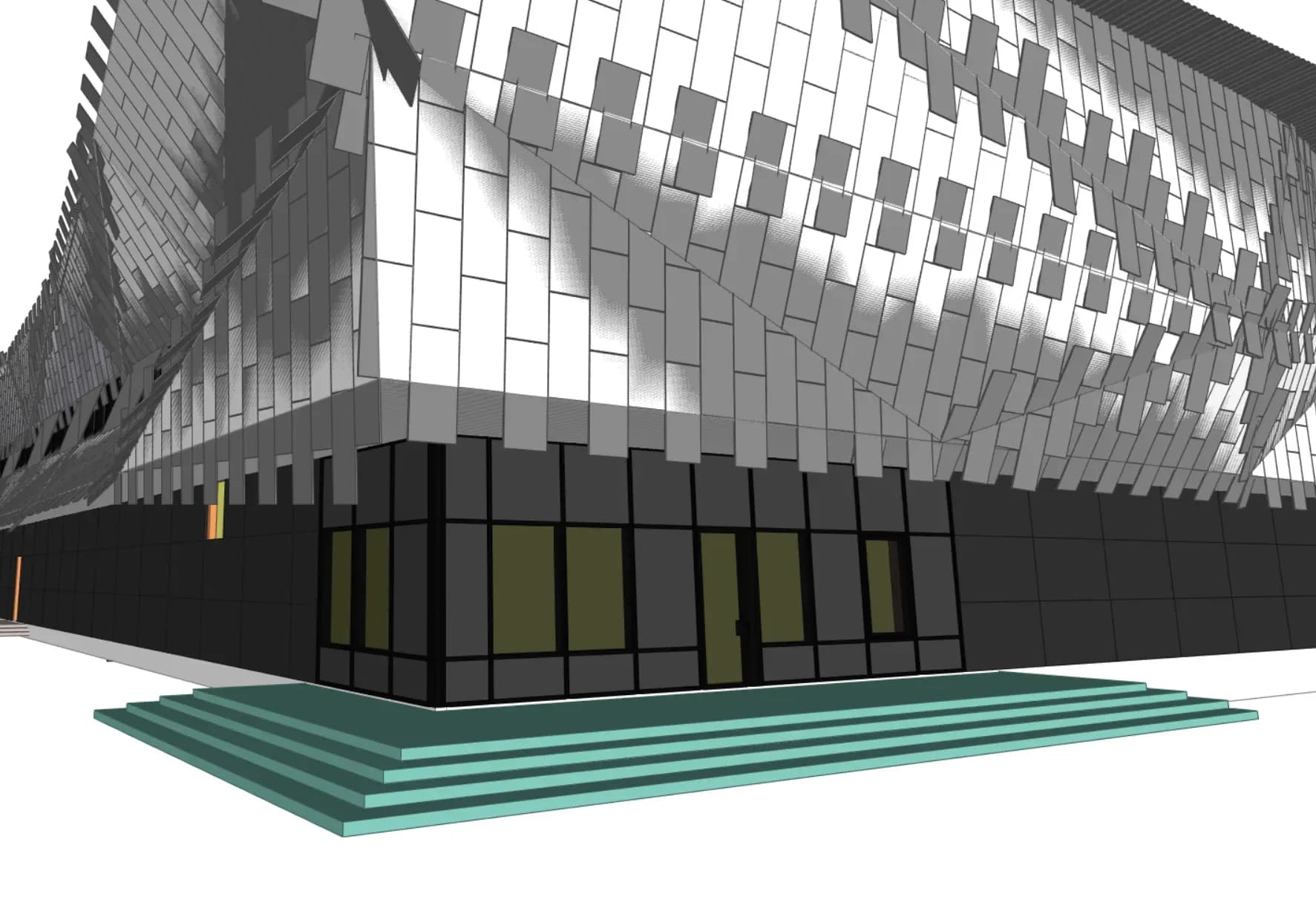

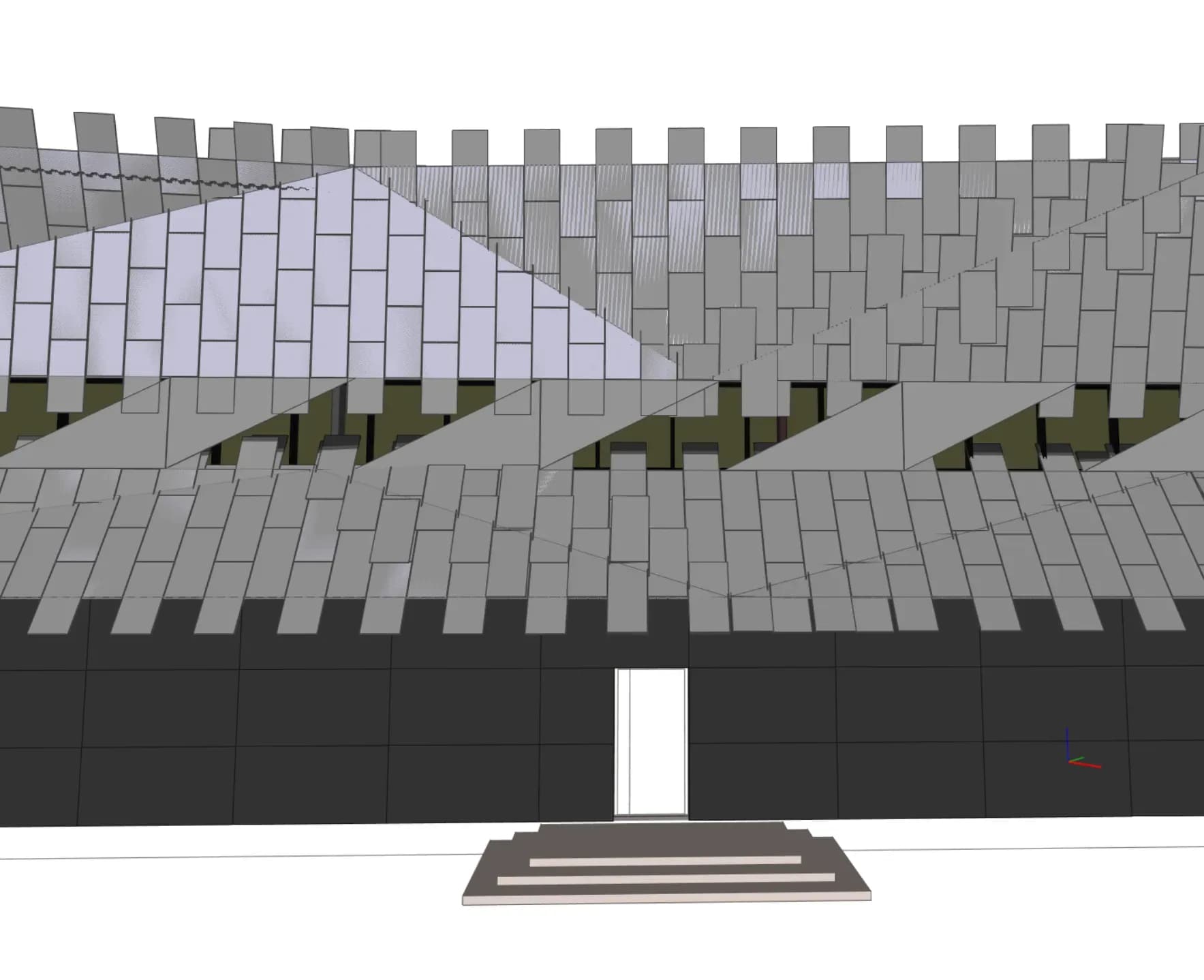

Galerie
