Rohrbrücke, Baden-Württemberg
Für unseren Kunden im industriellen Bereich haben wir eine neue Rohrbrücke aus Stahl in Baden-Württemberg konzipiert und geplant. Diese Brücke dient der sicheren und effizienten Überführung von Rohrleitungen und Versorgungsleitungen über eine bestehende Infrastruktur hinweg und trägt wesentlich zur Optimierung der Produktionsabläufe bei. Durch die sorgfältige Einbettung in die bestehende Umgebung wird eine harmonische Integration und eine maximale Raumnutzung gewährleistet.
Herausforderungen
Aufgrund der eingeschränkten Platzverhältnisse am Standort musste die Rohrbrücke präzise geplant werden, um sowohl den betrieblichen Anforderungen als auch den baurechtlichen Vorschriften zu entsprechen. Zusätzlich war die Gewährleistung der Tragfähigkeit und der korrosionsbeständigen Ausführung essenziell, um eine lange Lebensdauer und minimale Wartungsintervalle zu ermöglichen. Die Planung erforderte somit eine detaillierte Analyse der bestehenden Infrastruktur sowie den Einsatz modernster Vermessungstechniken.
15.08.2019 - 01.02.2021
| Tonnage | 600 | Tonnen |
| Planungsstunden | 1910 | Stunden |
| Gesamtfläche | 1600 | m² |
| Länge | 160 | m |
| Breite | 10 | m |
| Höhe | 17 | m |
Adresse:
Baden-Württemberg, Deutschland
Arbeitsphase
Anforderungsanalyse
In der Anforderungsanalyse wurden die technischen Anforderungen, Umweltbedingungen und rechtlichen Vorgaben für die Rohrbrücke festgelegt. Dazu gehörten unter anderem die Spezifikation der maximalen Lasten, die statischen Erfordernisse sowie die besonderen Anforderungen an die Bauhöhe und den Standort in Baden-Württemberg. Auf dieser Basis wurde ein klares und detailliertes Pflichtenheft erstellt, das als Grundlage für die weiteren Planungsschritte diente.
3D Laserscanning
Für die präzise Planung und Ausführung der Rohrbrücke wurde eine detaillierte Vermessung des Standorts mittels modernster 3D-Laserscanning-Technologie durchgeführt. Diese Methode ermöglichte eine exakte Erfassung der topografischen und infrastrukturellen Gegebenheiten und half uns, potenzielle Hindernisse frühzeitig zu erkennen und in den Planungsprozess einzubeziehen.
Bestandsmodellierung

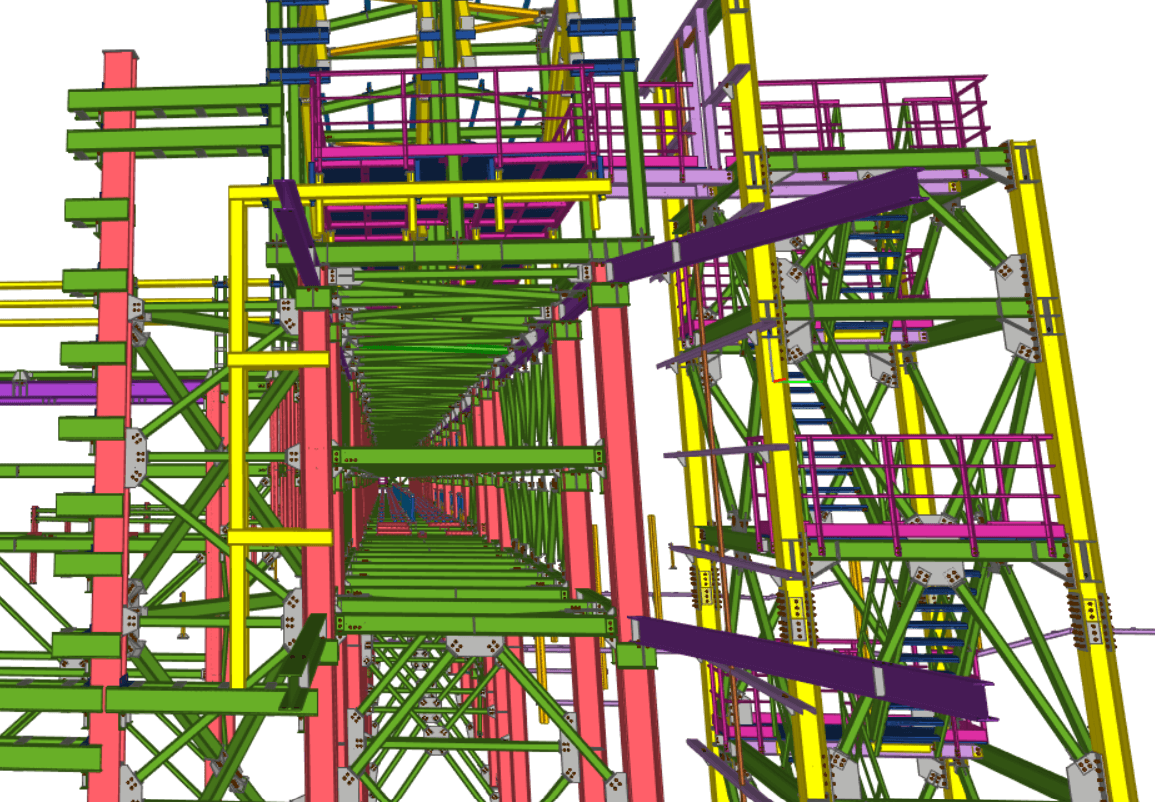

Basierend auf den Daten aus dem 3D-Laserscan haben wir ein genaues digitales Modell des Bestands erstellt. Die Nachmodellierung war entscheidend, um eine realitätsgetreue Basis für den Entwurf der neuen Brückenkonstruktion zu schaffen und mögliche Anpassungen frühzeitig einzuarbeiten. So konnten Kollisionen vermieden und die spätere Bauausführung effizienter gestaltet werden.
Entwurf LPH 3
Im Rahmen der Leistungsphase 3 wurde der Entwurf der Brücke erstellt. Hier wurden die ersten detaillierten Konstruktionspläne ausgearbeitet, die sich an den Anforderungen und der örtlichen Gegebenheiten orientierten. Dieser Entwurf diente als Grundlage für die weiteren technischen und baulichen Entscheidungen sowie für die folgenden Genehmigungsprozesse.
Genehmigung LPH 4
In Leistungsphase 4 wurden alle notwendigen Genehmigungsunterlagen erstellt und eingereicht. Hierzu gehörten detaillierte Pläne, Berechnungen und Nachweise, die den statischen und sicherheitstechnischen Anforderungen gerecht wurden. Unsere enge Zusammenarbeit mit den zuständigen Behörden ermöglichte einen zügigen Genehmigungsprozess, sodass das Projekt ohne Verzögerungen in die Ausführungsphase übergehen konnte.
Ausführungsplanung LPH 5
In der Ausführungsplanung, der Leistungsphase 5, wurden sämtliche Details für die Realisierung der Rohrbrücke festgelegt. Hierbei wurden alle Bauteile präzise spezifiziert und in technischen Zeichnungen sowie Bauablaufplänen dokumentiert. Dieser Schritt war essenziell, um sicherzustellen, dass die Konstruktion nicht nur funktional und sicher, sondern auch wirtschaftlich und termingerecht umgesetzt werden konnte. Die detaillierte Planung ermöglichte einen reibungslosen Ablauf in der späteren Bauphase und eine präzise Abstimmung aller Gewerke.

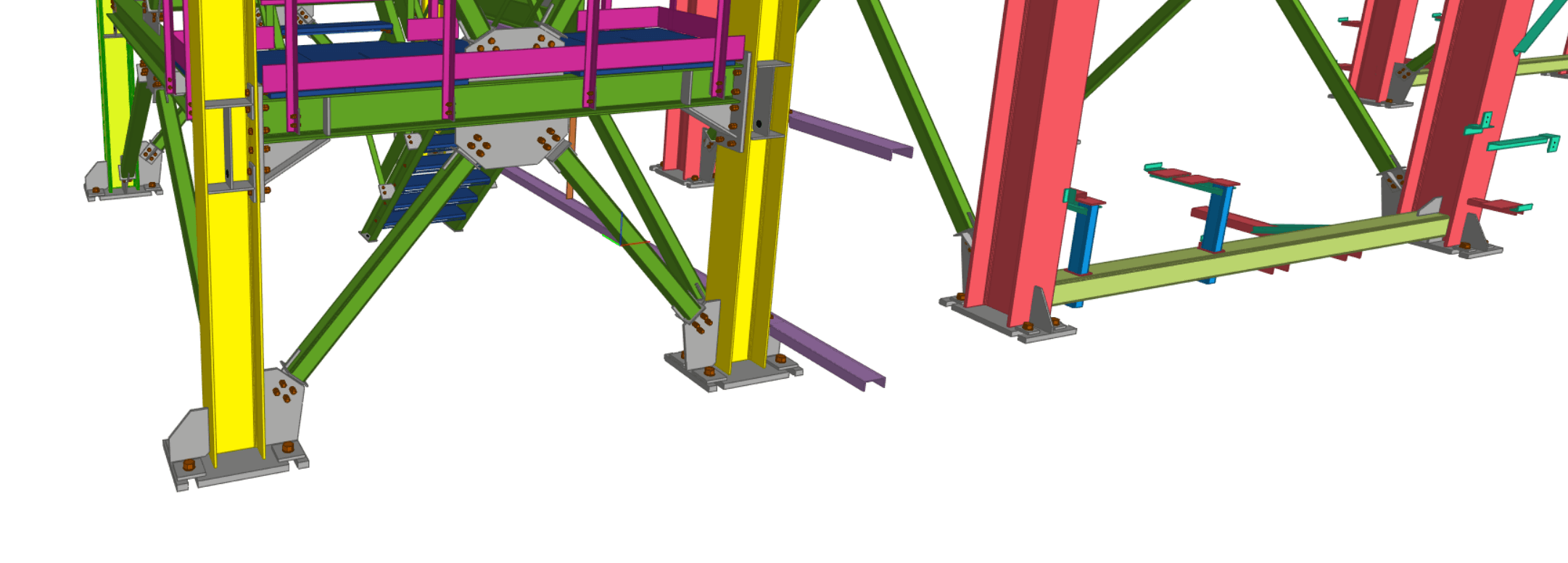

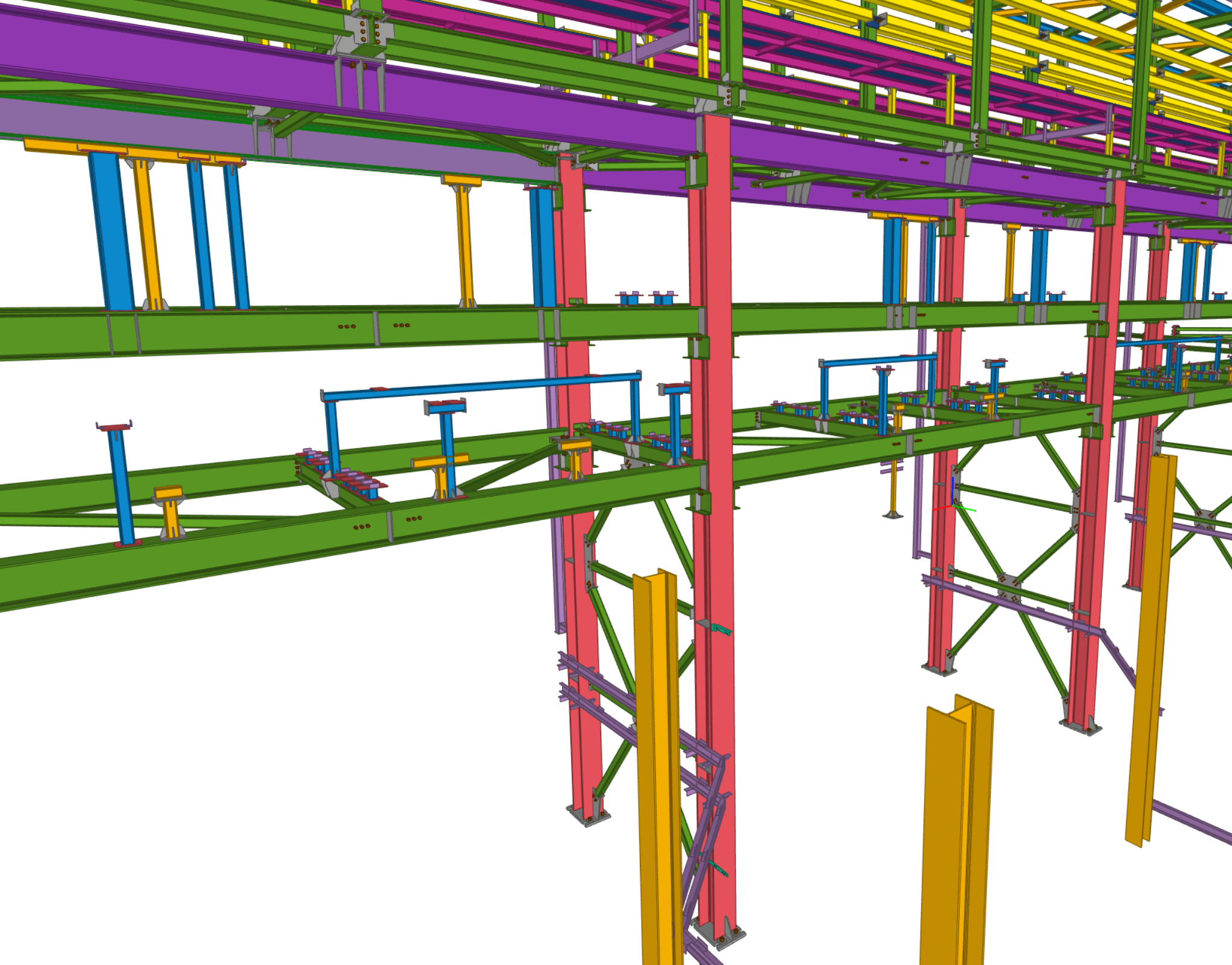

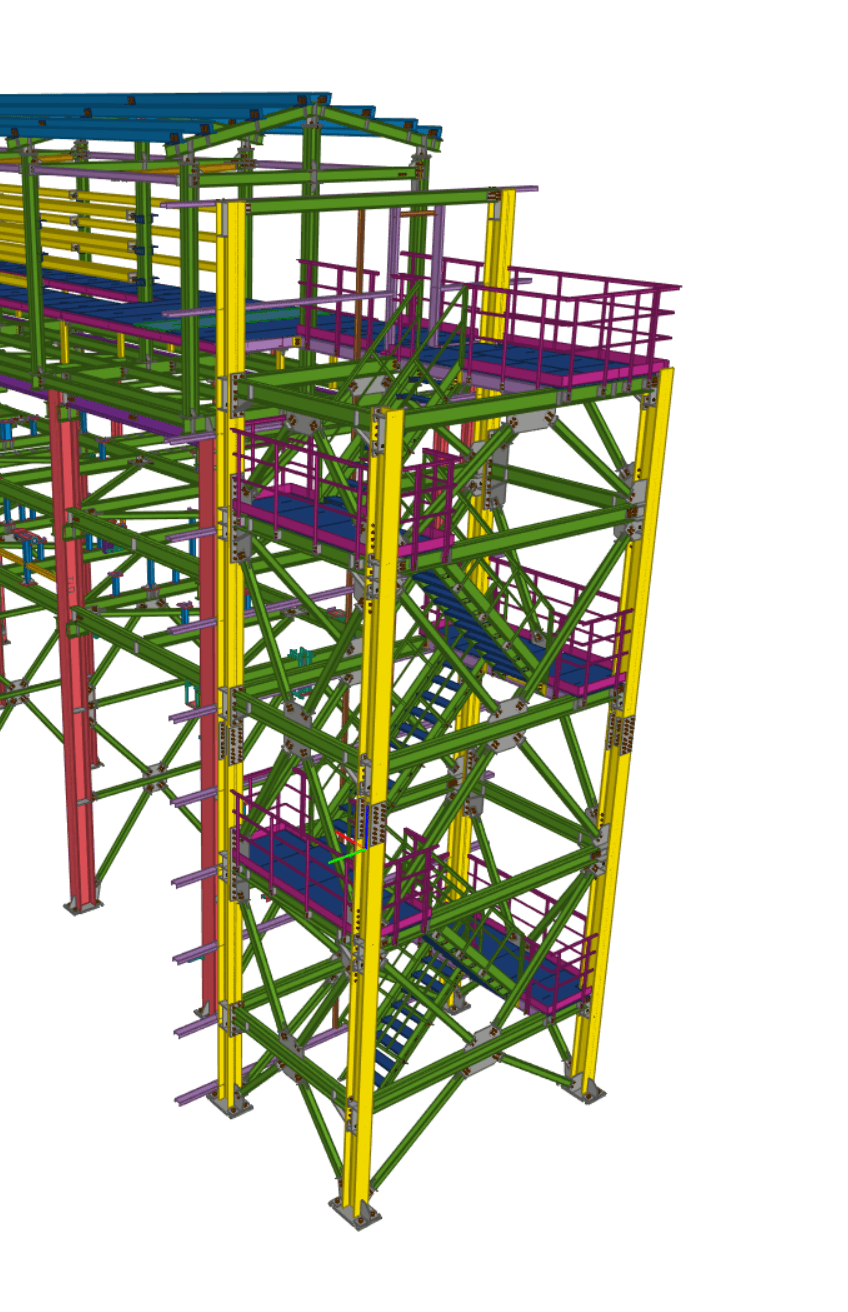

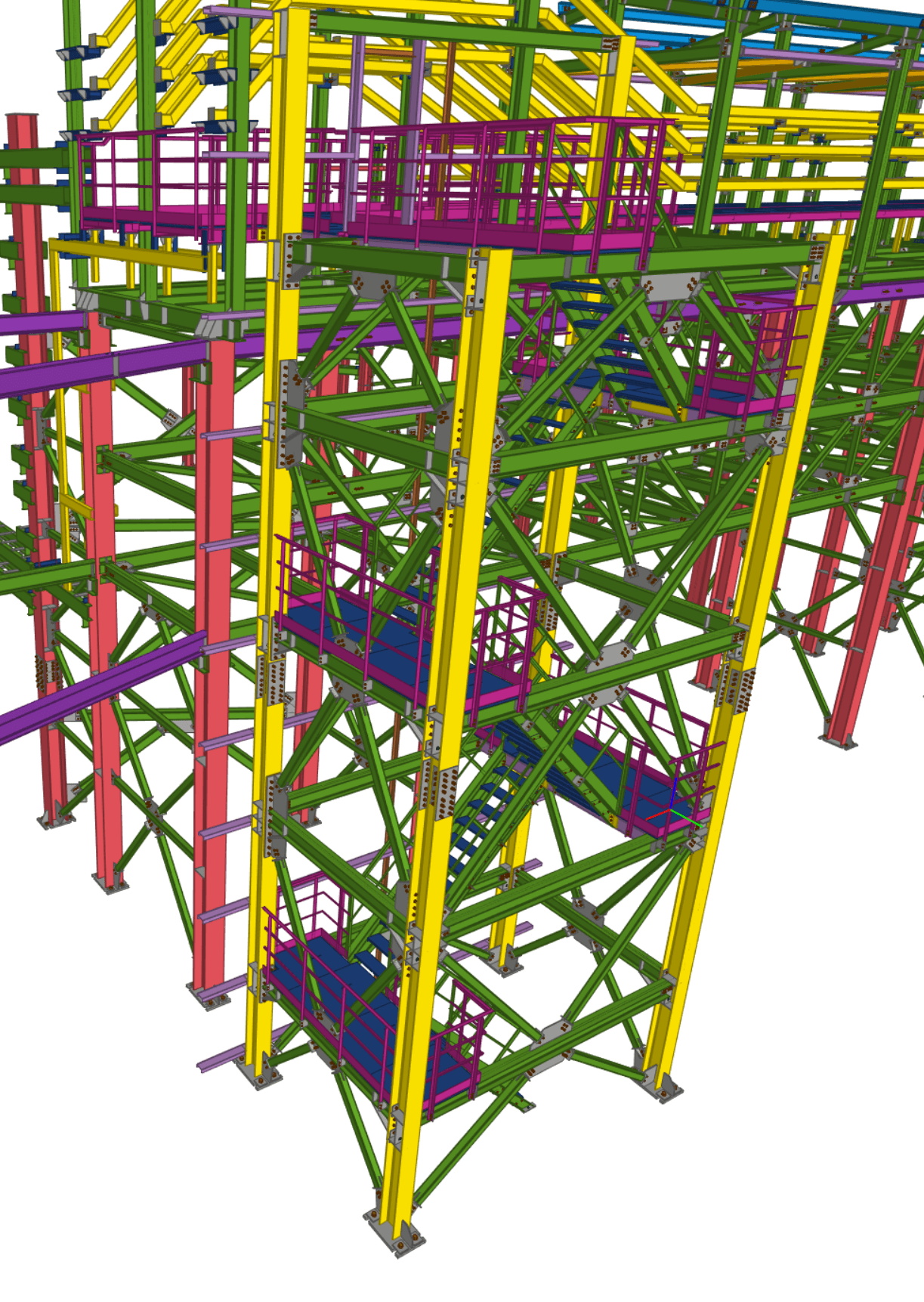

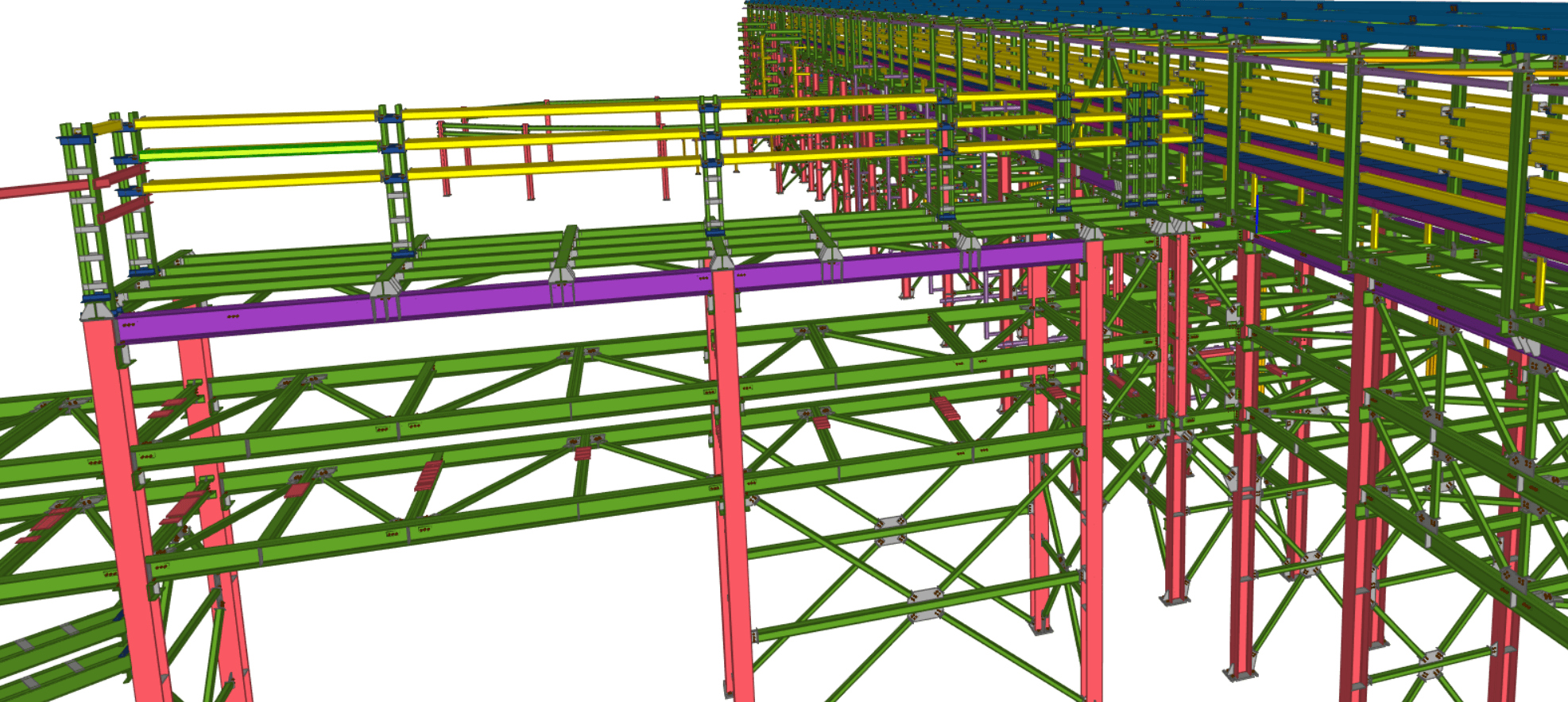

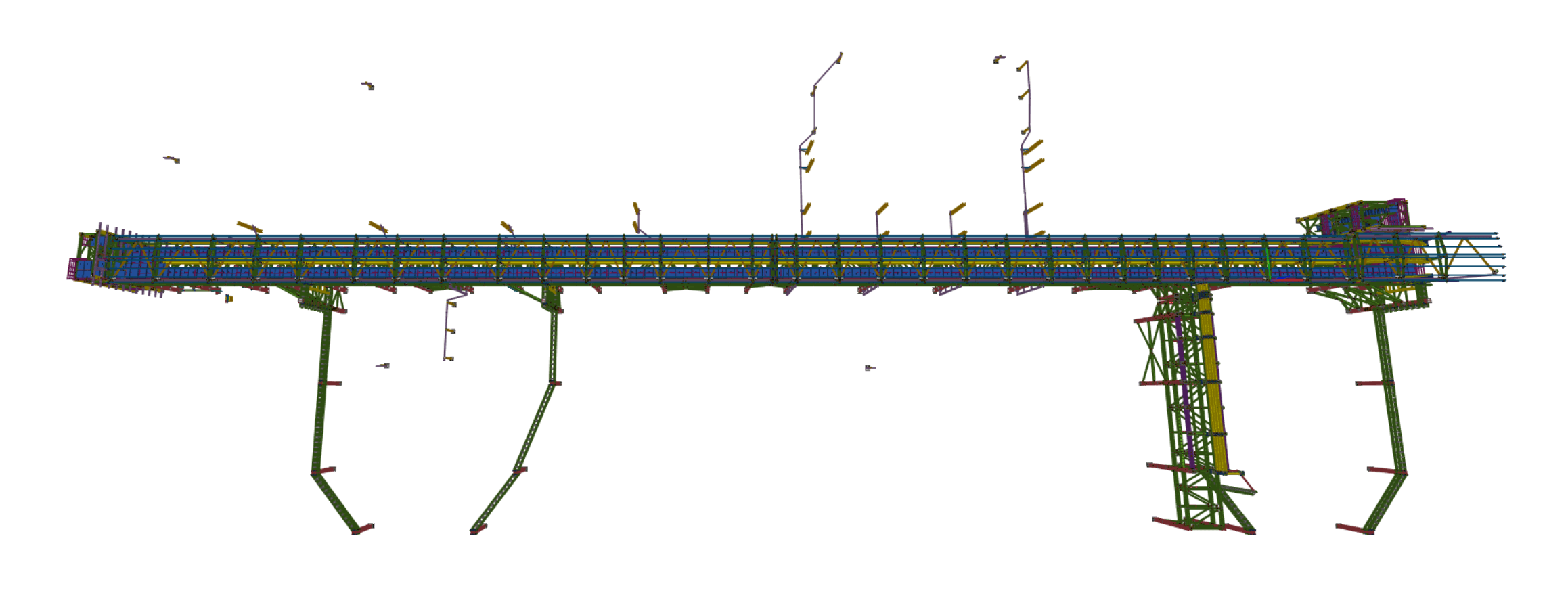

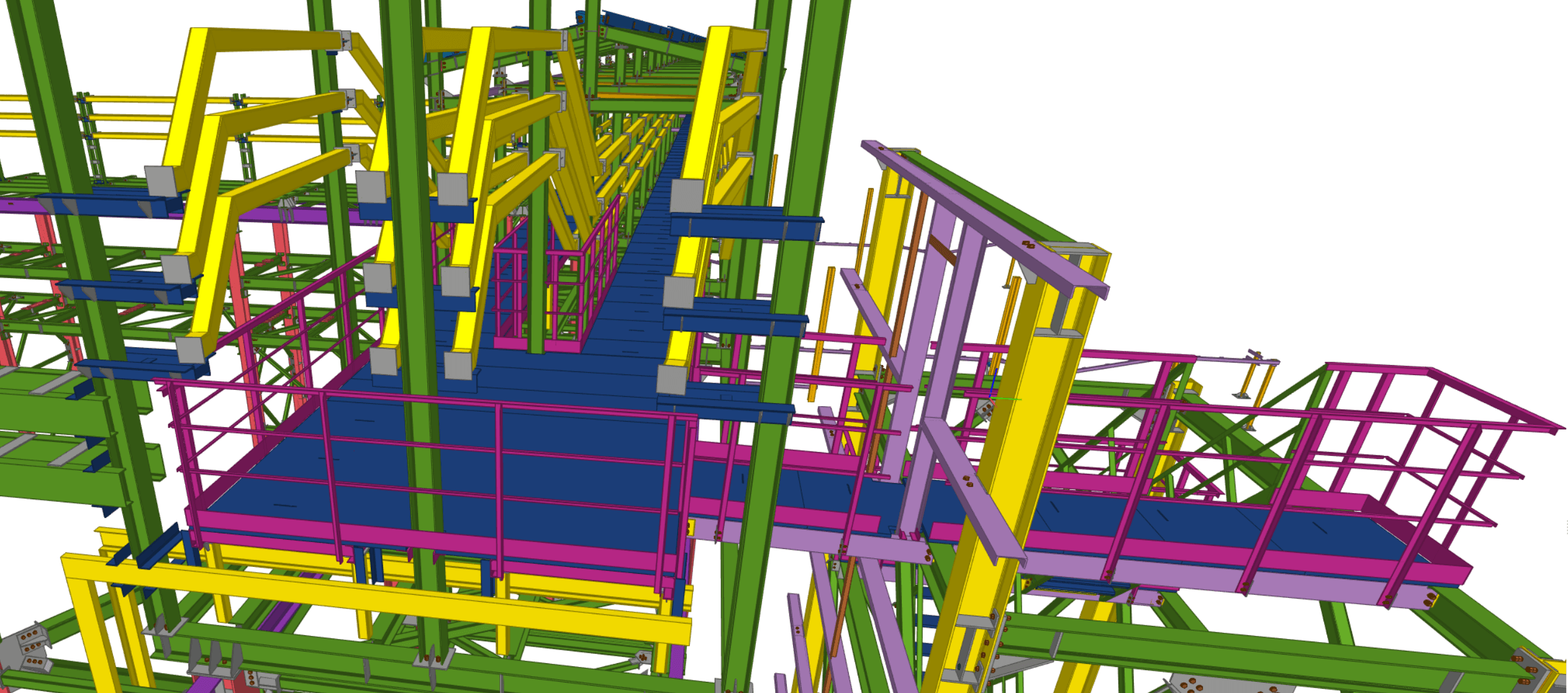

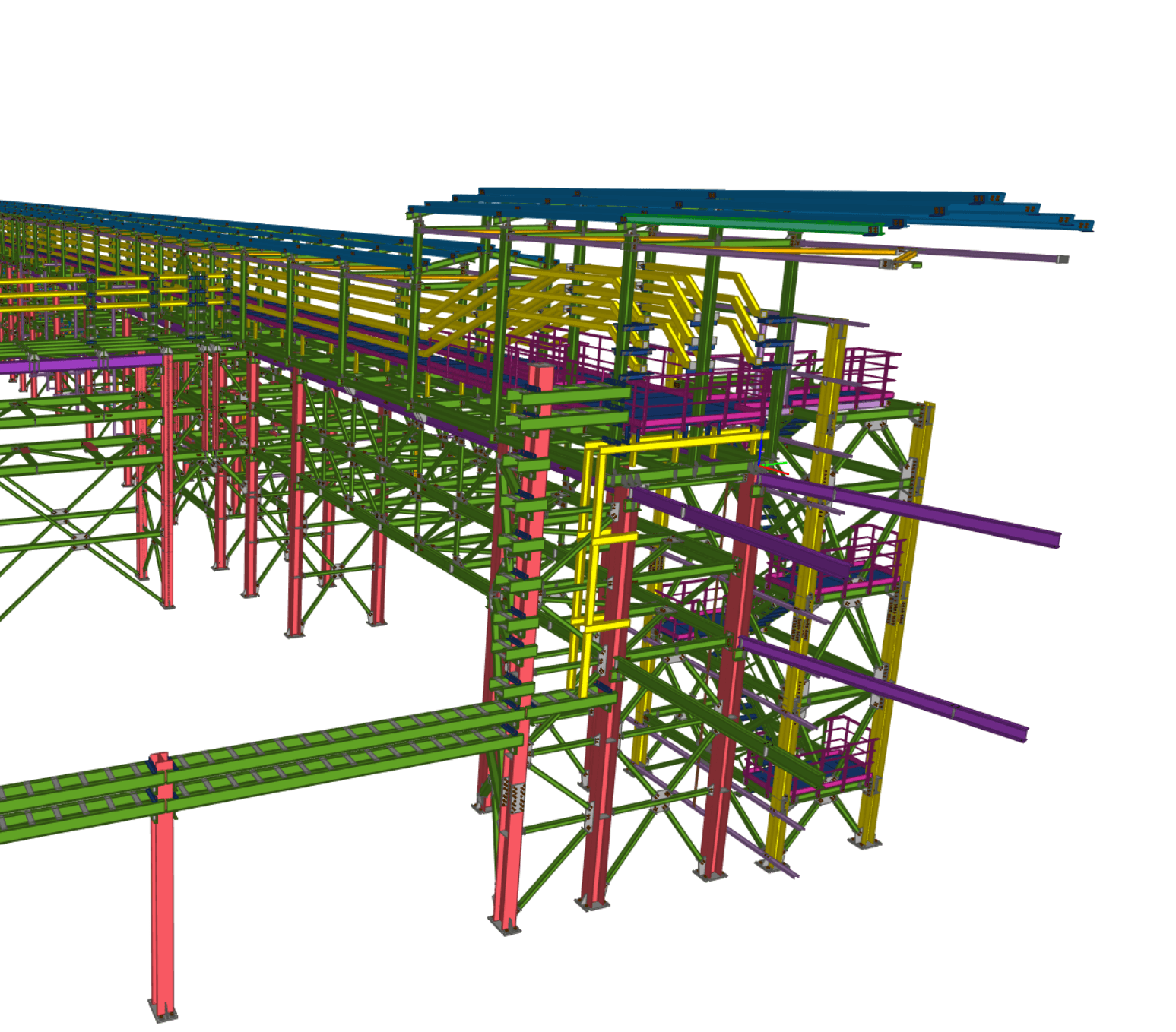

Galerie
