Instandsetzung und Bedienbühnen, Bayern

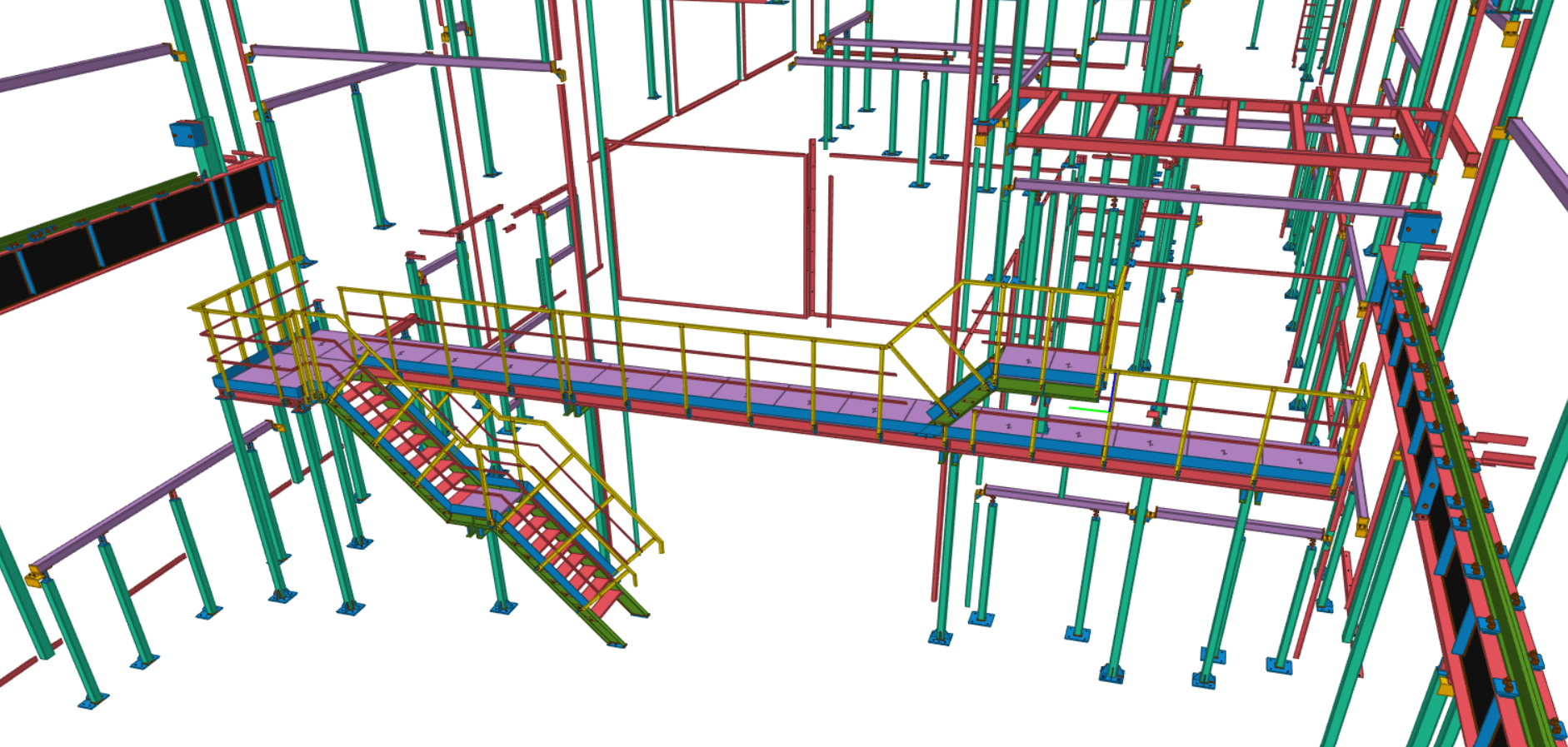

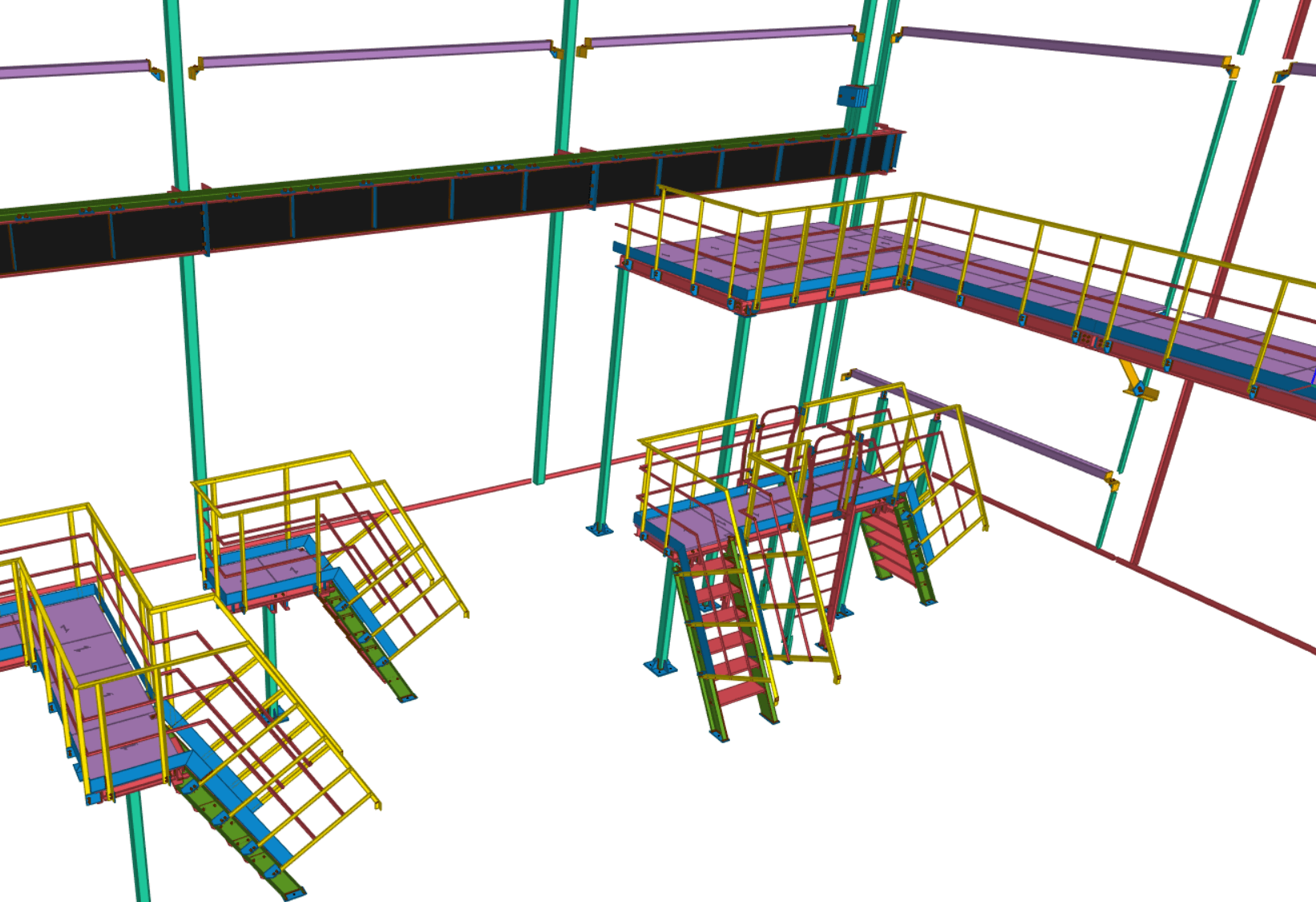

Die Stahlkonstruktion wurde speziell für den Einsatz in einer bestehenden Produktionsanlage entwickelt und soll eine sichere und effiziente Wartung der Maschinen und Anlagen ermöglichen. Zu unseren Aufgaben gehörten die detaillierte Bestandsaufnahme der vorhandenen Bausubstanz und der bestehenden Produktionsprozesse, um eine präzise Integration der neuen Konstruktion sicherzustellen. Darauf aufbauend haben wir ein maßstabgetreues 3D-Modell erstellt, das sowohl der Visualisierung als auch der Verifizierung der geplanten Strukturen dient. Die Tragwerksplanung (Statik) wurde unter Berücksichtigung der Lasten und besonderen Anforderungen des Standorts durchgeführt. Im Anschluss wurden Werkstattpläne und detaillierte Montagepläne erstellt, um eine reibungslose Fertigung und Installation der Stahlkonstruktion zu gewährleisten.

Herausforderungen

Eine der größten Herausforderungen bestand darin, die neue Stahlkonstruktion an die bestehenden baulichen Gegebenheiten und begrenzten Raumverhältnisse der Anlage anzupassen. Aufgrund der hohen Anforderungen an die Statik und Sicherheit mussten zudem individuelle Lösungen für die Tragwerksplanung entwickelt werden. Der laufende Betrieb der Anlage erschwerte die Umsetzung, da Lärmschutz- und Sicherheitsmaßnahmen eingehalten werden mussten, um die Produktion nicht zu beeinträchtigen.

01.02.2021 - 01.09.2021

Tonnage	7.5	Tonnen
Planungsstunden	280	Stunden
Gesamtfläche	1470	m²
Länge	79.5	m
Breite	18.5	m
Höhe	12.5	m

Adresse:

Bayern, Deutschland

Arbeitsphase

Anforderungsanalyse

In dieser ersten Phase werden die Projektanforderungen im Detail erfasst und analysiert. Gemeinsam mit dem Auftraggeber werden die Zielvorgaben definiert, darunter Kapazitätsanforderungen, Sicherheitsstandards und spezifische Vorgaben für die Stahlkonstruktion. Diese Analyse bildet die Grundlage für alle weiteren Planungsphasen und stellt sicher, dass das Projekt alle technischen, wirtschaftlichen und regulatorischen Anforderungen erfüllt.

Vermessung mit 3D Laserscanning

Um die genaue Geometrie des Geländes und bestehender Strukturen zu erfassen, wird ein umfassendes 3D-Laserscanning durchgeführt. Diese Technik ermöglicht eine hochpräzise Vermessung und bildet eine zuverlässige Grundlage für das digitale Modell, auf das in späteren Planungsphasen zurückgegriffen wird. Die gewonnenen Daten erfassen jedes Detail des Bestands und erleichtern die exakte Integration der neuen Stahlkonstruktion

Nachmodellierung des Bestands

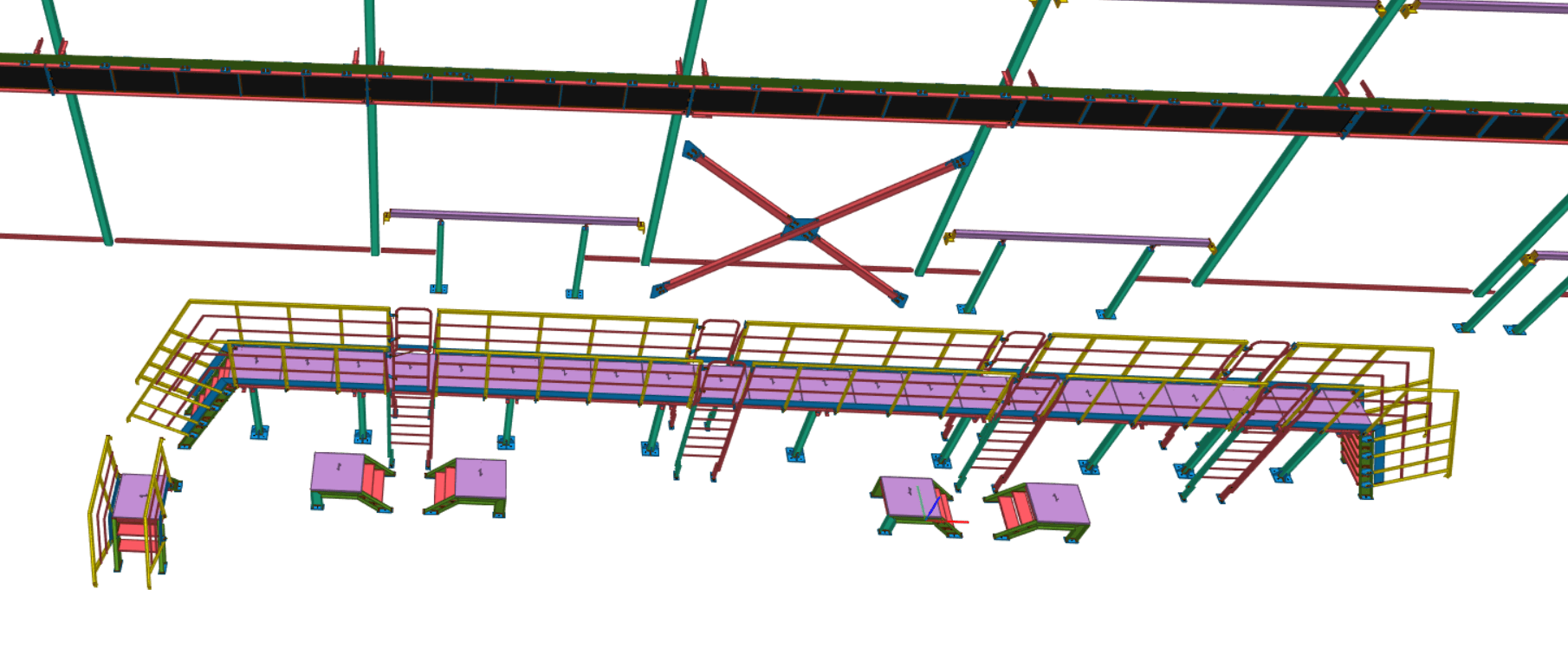

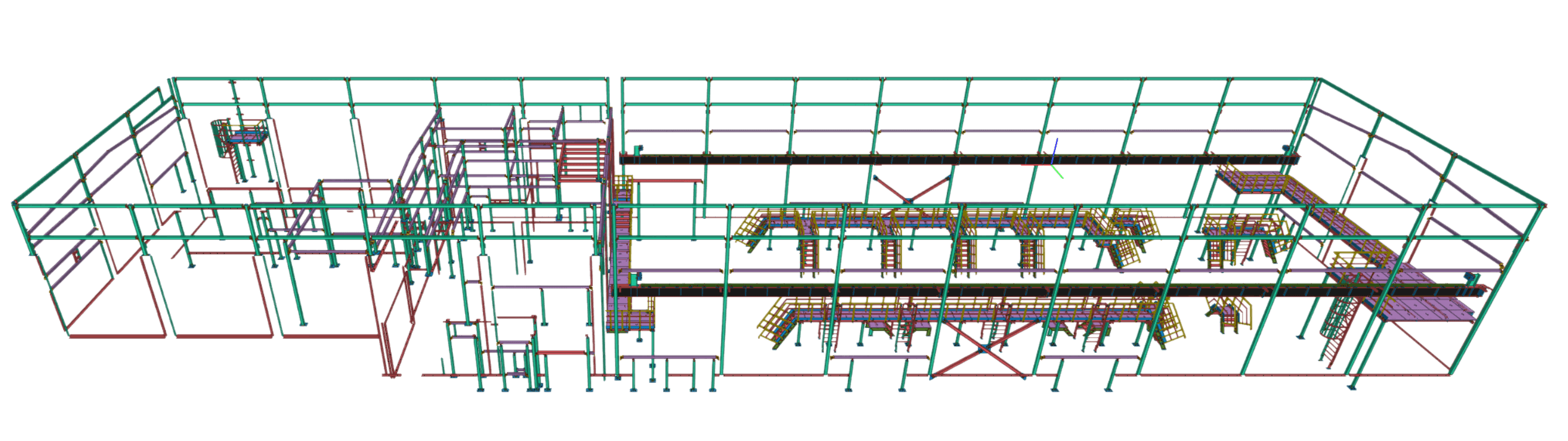

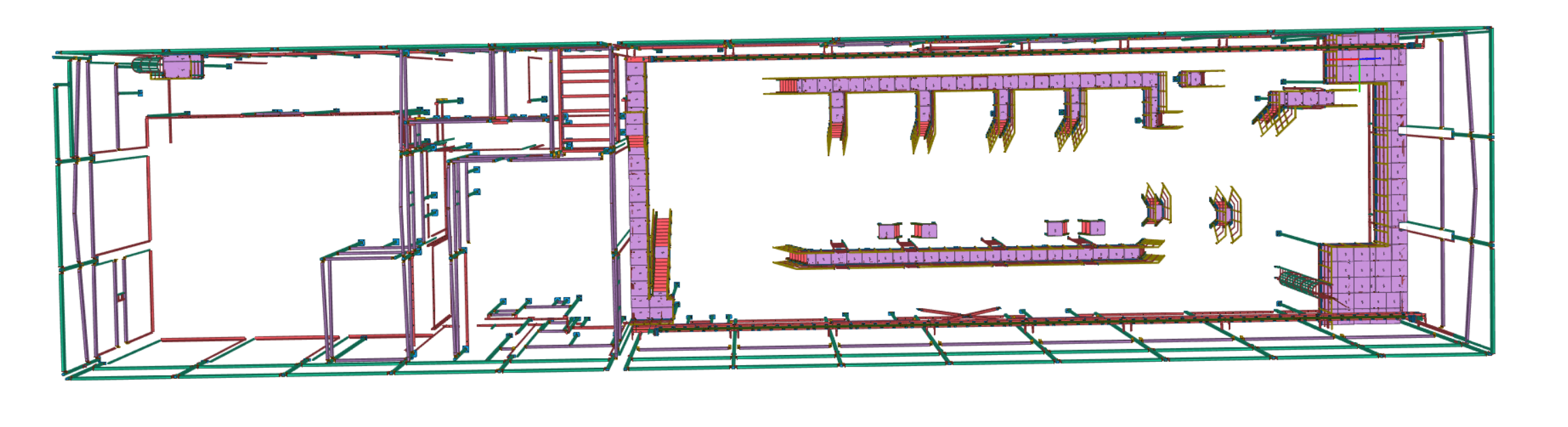

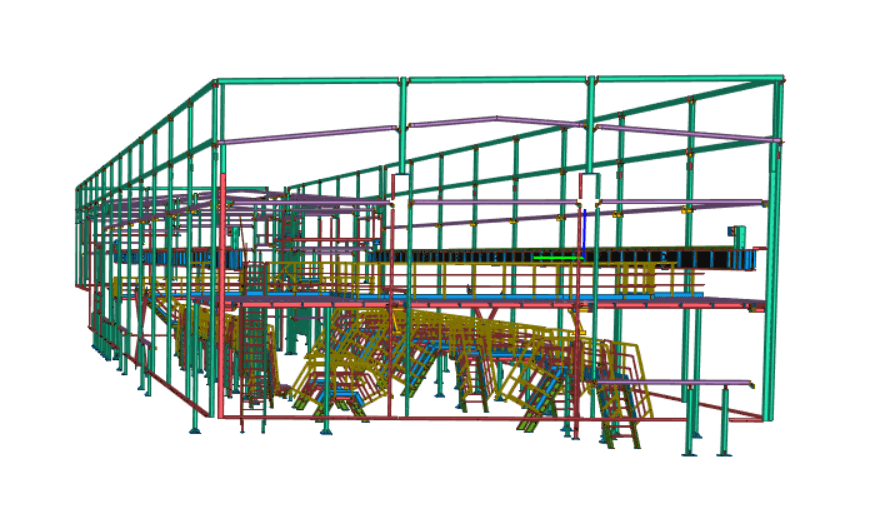

Auf Basis der Laserscan-Daten wurde ein digitales 3D-Modell des Bestands erstellt, das alle relevanten Bestandteile der bestehenden Struktur und des umliegenden Geländes abbildet. Dieses Modell dient als Grundlage für die genaue Planung und ist entscheidend für die statischen Berechnungen sowie die Abstimmung mit den anderen Gewerken.

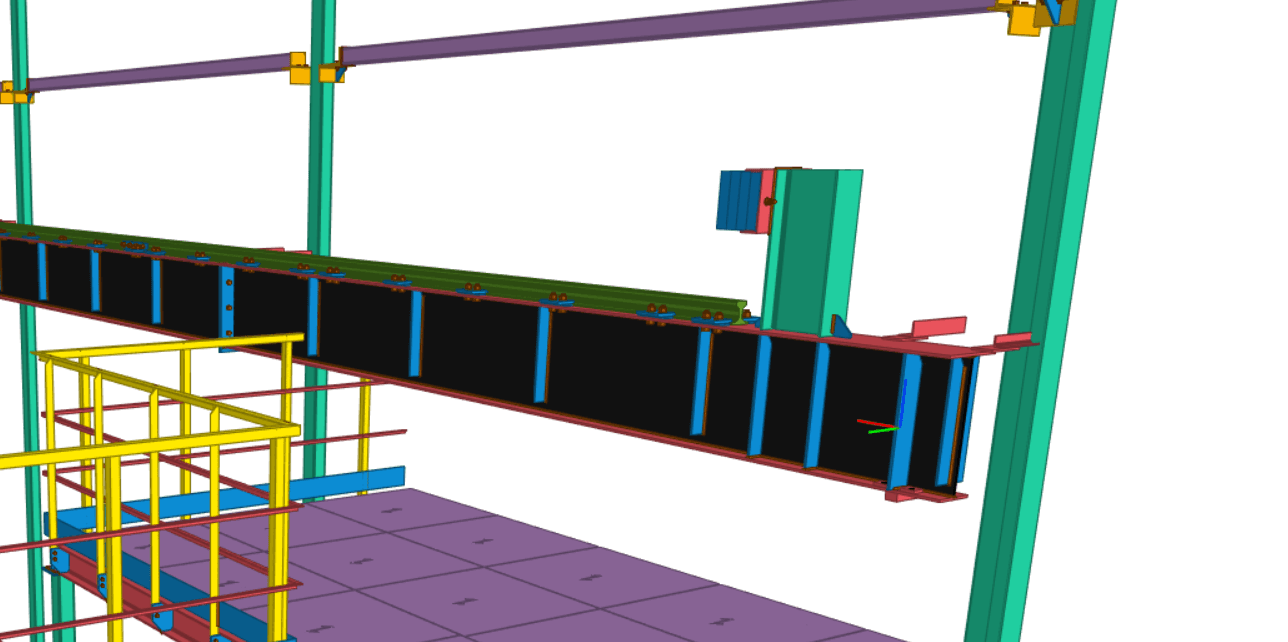

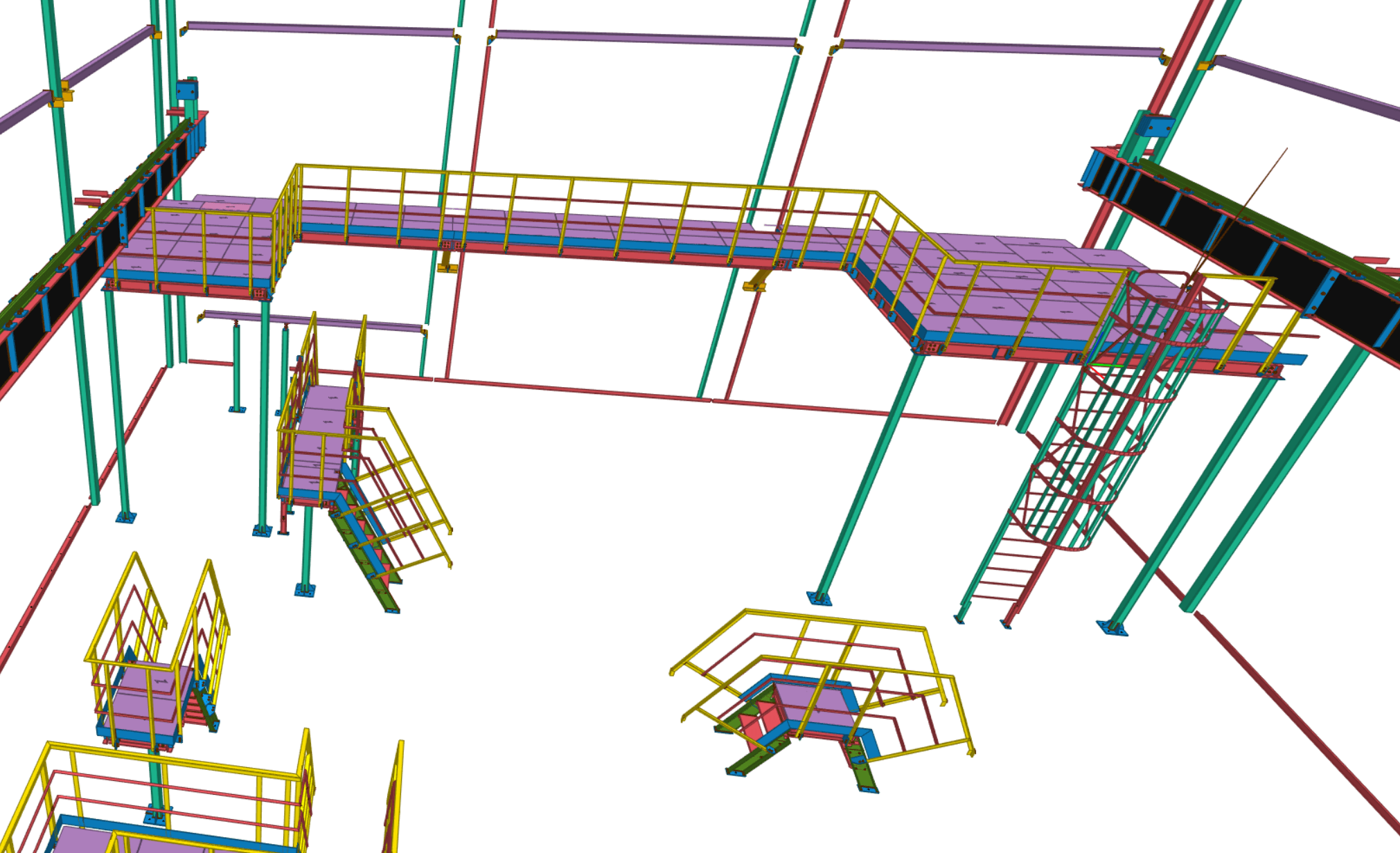

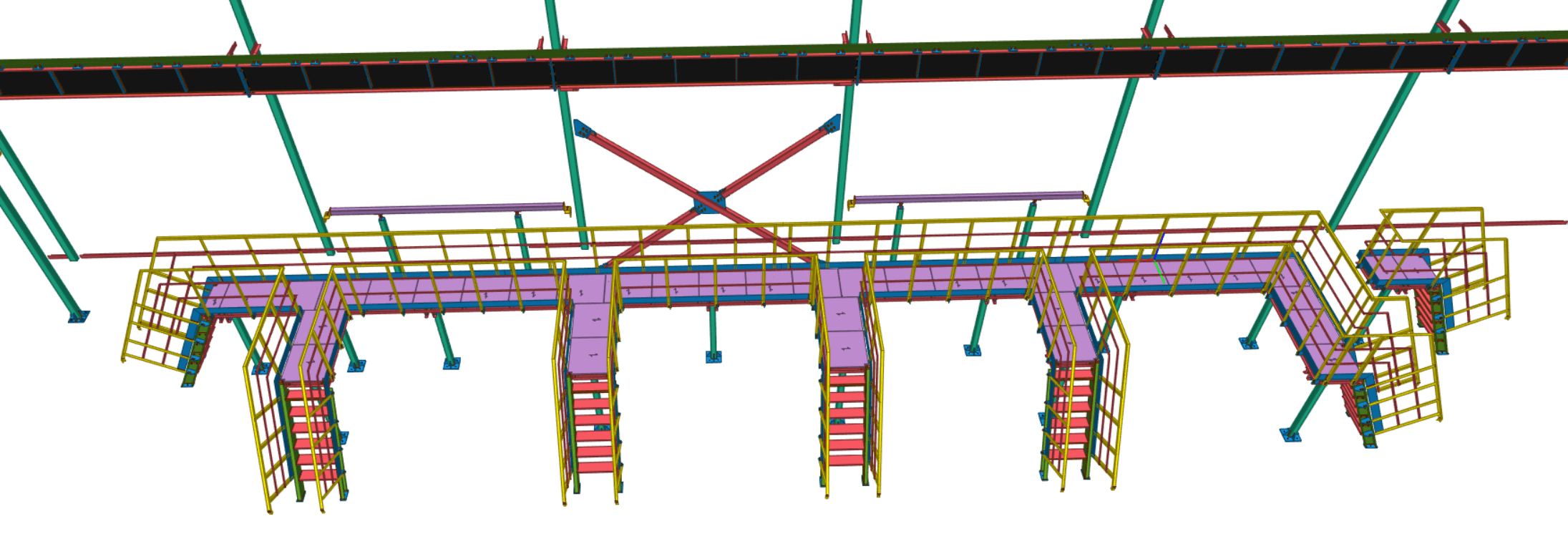

Entwurf LPH 3 und Konzept

In dieser Phase wurde ein erster Entwurf gemäß Leistungsphase (LPH) 3 nach HOAI erstellt. Der Entwurf enthält die grundlegenden Planungsideen und das Konzept für die Stahlkonstruktion, einschließlich der Anordnung der tragenden Bauteile, der Zugangswege und der Anschlusspunkte. Der Entwurf wurde so konzipiert, dass er sowohl funktional als auch wirtschaftlich optimal für die Benzinproduktion geeignet ist.

Genehmigung LPH 4

In der Freigabeplanung (Leistungsphase 4) wird der Entwurf weiter detailliert und in einem genehmigungsfähigen Planungsstand ausgearbeitet. Alle erforderlichen Dokumente und Nachweise, einschließlich detaillierter statischer Berechnungen, werden erstellt, um die Genehmigung des Projekts zu erhalten. Diese Freigabeplanung ist die formale Grundlage für den Beginn der Ausführungsplanung.

Ausführungsplanung LPH 5

In der Ausführungsplanung (Leistungsphase 5) wird die Stahlkonstruktion vollständig ausgearbeitet, einschließlich detaillierter Werkstattpläne und Montagepläne. Die Werkstattpläne spezifizieren die Fertigung jedes einzelnen Stahlbauteils, während die Montagepläne den Aufbau der Struktur vor Ort präzise beschreiben. Diese Pläne dienen sowohl den ausführenden Firmen als auch den Projektleitern als exakte Anweisung für eine effiziente und fehlerfreie Umsetzung des Bauvorhabens.
