Trockener Kühlturm, Bayern
Für einen Kunden aus der Industrie haben wir ein modernes Stahlgebäude zur Aufnahme eines trockenen Kühlturms entworfen und die Umsetzung koordiniert. Das Bauprojekt befindet sich in Bayern und wurde in enger Zusammenarbeit mit dem Kunden entwickelt, um den anspruchsvollen Anforderungen an Effizienz, Funktionalität und Wirtschaftlichkeit gerecht zu werden. Die Anlage ist so konzipiert, dass sie eine maximale Kühlleistung unter Beachtung ökologischer Standards und minimalem Energieverbrauch gewährleistet. Dabei wurden sowohl innovative Konstruktionsmethoden als auch hochwertige Materialien eingesetzt, um eine langlebige und robuste Struktur zu schaffen.
Herausforderungen
Bei der Planung standen wir vor der Herausforderung, die Konstruktion optimal für die spezifischen klimatischen und geologischen Bedingungen Bayerns auszulegen. Die statische Auslegung des Gebäudes musste so gestaltet werden, dass es auch extremen Wetterbedingungen standhält, wie starker Wind und Temperaturunterschiede. Eine weitere Herausforderung war die Minimierung des Wartungsaufwands, was durch den Einsatz hochwertiger, korrosionsbeständiger Materialien und einer modularen Bauweise realisiert wurde.
01.04.2021 - 01.11.2021
| Tonnage | 95 | Tonnen |
| Planungsstunden | 2450 | Stunden |
| Gesamtfläche | 135 | m² |
| Länge | 15 | m |
| Breite | 9 | m |
| Höhe | 13.5 | m |
Adresse:
Bayern, Deutschland
Arbeitsphase
Anforderungsanalyse
In der ersten Phase wurden die spezifischen Anforderungen des Kunden präzise analysiert und dokumentiert. Dies umfasste eine detaillierte Abstimmung über die Nutzung des Gebäudes, technische Anforderungen an die Tragwerkskonstruktion sowie alle Anforderungen an die Kühltechnik. Ziel dieser Phase war es, die funktionalen und technischen Anforderungen zu definieren, die die Grundlage für alle weiteren Planungsschritte bilden.
3D Laserscanning
Zur genauen Erfassung der Bestandssituation wurde das Gelände mittels modernem 3D-Laserscanning vermessen. Diese Methode ermöglichte eine hochpräzise Aufnahme aller relevanten Punkte und Strukturen, wodurch Planungsrisiken minimiert und eine nahtlose Integration des neuen Gebäudes gewährleistet werden konnte.
Bestandsmodellierung
Basierend auf den Scandaten wurde eine detaillierte digitale Modellierung des Bestands vorgenommen. Dies schuf die Grundlage für eine präzise Planungs- und Konstruktionsphase und erlaubte es, potenzielle Konflikte und Problemstellen frühzeitig zu erkennen und zu lösen.
Entwurf LPH 3

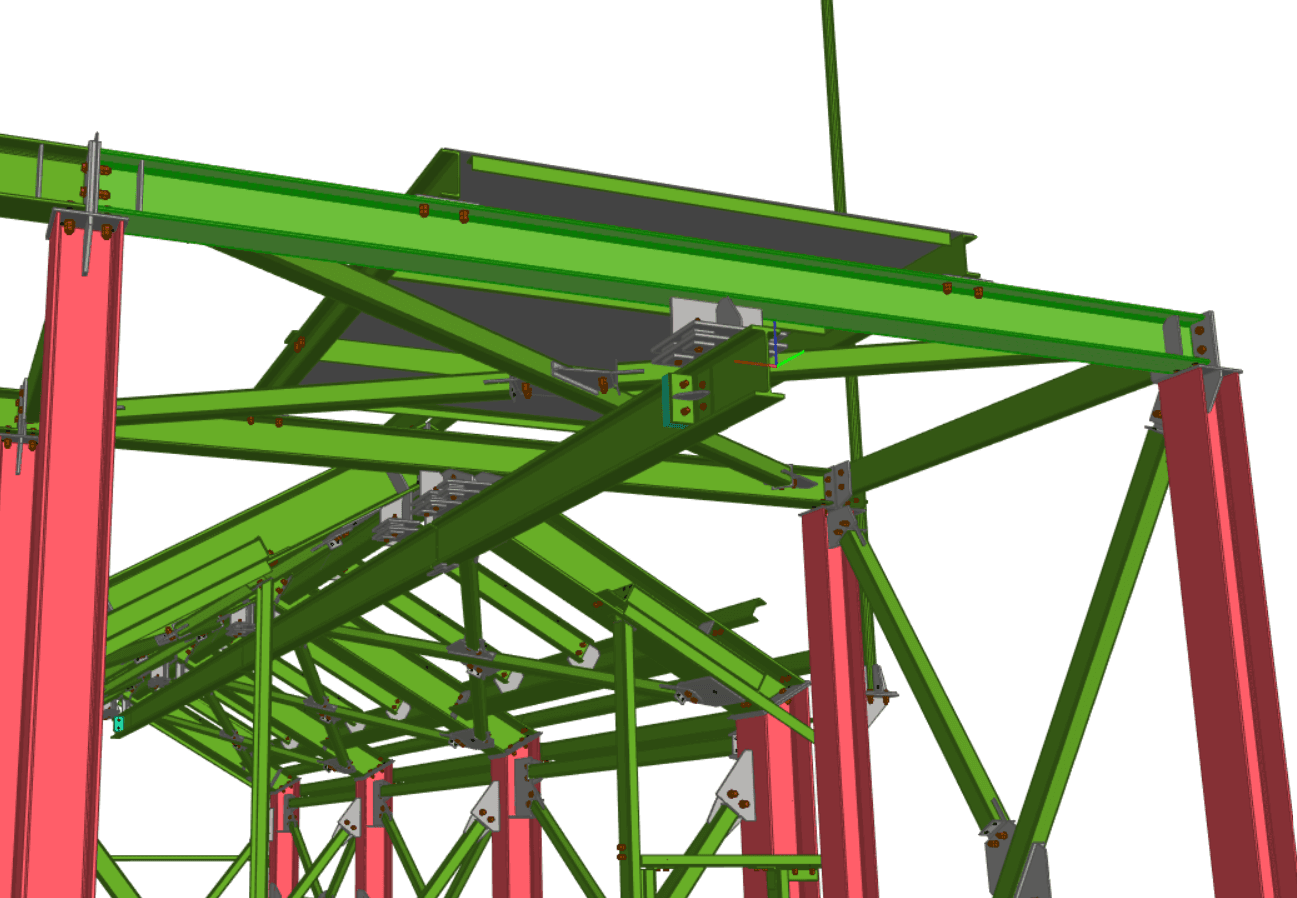

In der Entwurfsphase wurden verschiedene Lösungsansätze für das Tragwerk des Stahlgebäudes erarbeitet und visualisiert. Ziel war es, ein wirtschaftliches, funktionales und ästhetisch ansprechendes Design zu entwickeln, das optimal auf die technischen Anforderungen des Kühlturms abgestimmt ist.
Genehmigung LPH 4
Nach Festlegung des finalen Entwurfs erfolgte die Einreichung aller erforderlichen Genehmigungsunterlagen. Dabei wurden sämtliche bau- und sicherheitsrechtlichen Anforderungen sowie regionale Bauvorschriften berücksichtigt, um eine reibungslose Genehmigung zu gewährleisten.
Ausführungsplanung LPH 5
In dieser Phase wurde der endgültige Ausführungsplan erstellt. Die detaillierte Planung enthielt alle erforderlichen Angaben für die Umsetzung des Projekts, einschließlich detaillierter Konstruktionszeichnungen, Materialangaben und Montagehinweisen. Die Ausführungsplanung gewährleistete, dass das Stahlgebäude nach höchsten Qualitätsstandards und gemäß den geplanten Spezifikationen errichtet werden konnte.
Bauüberwachung
Während der Bauphase überwachte unser Ingenieurbüro die Arbeiten vor Ort, um sicherzustellen, dass alle Ausführungen den Plänen und Qualitätsanforderungen entsprachen. Die Koordination der Gewerke, das Monitoring der Fortschritte sowie die Qualitätskontrolle spielten hier eine zentrale Rolle, um eine fristgerechte Fertigstellung des Projekts zu gewährleisten.

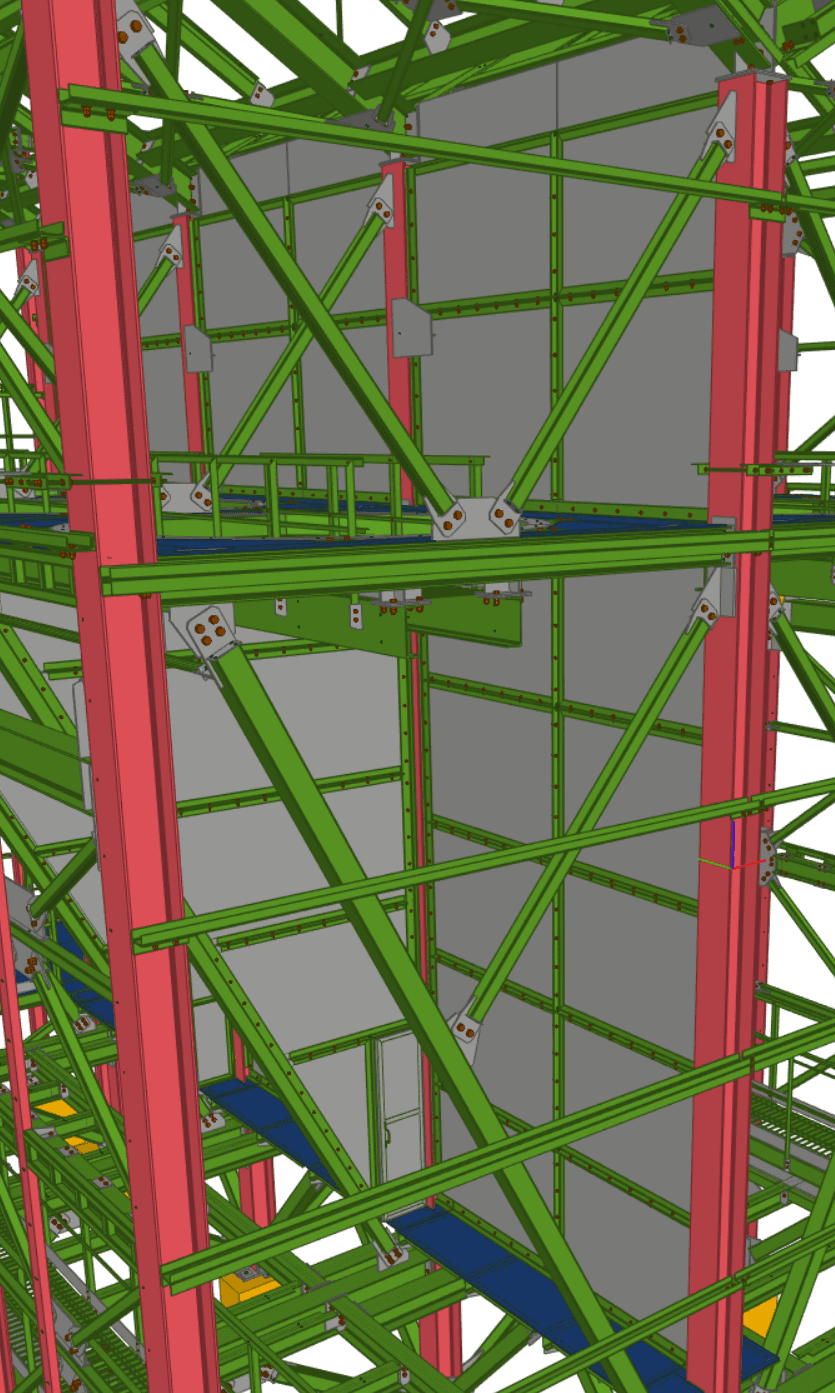

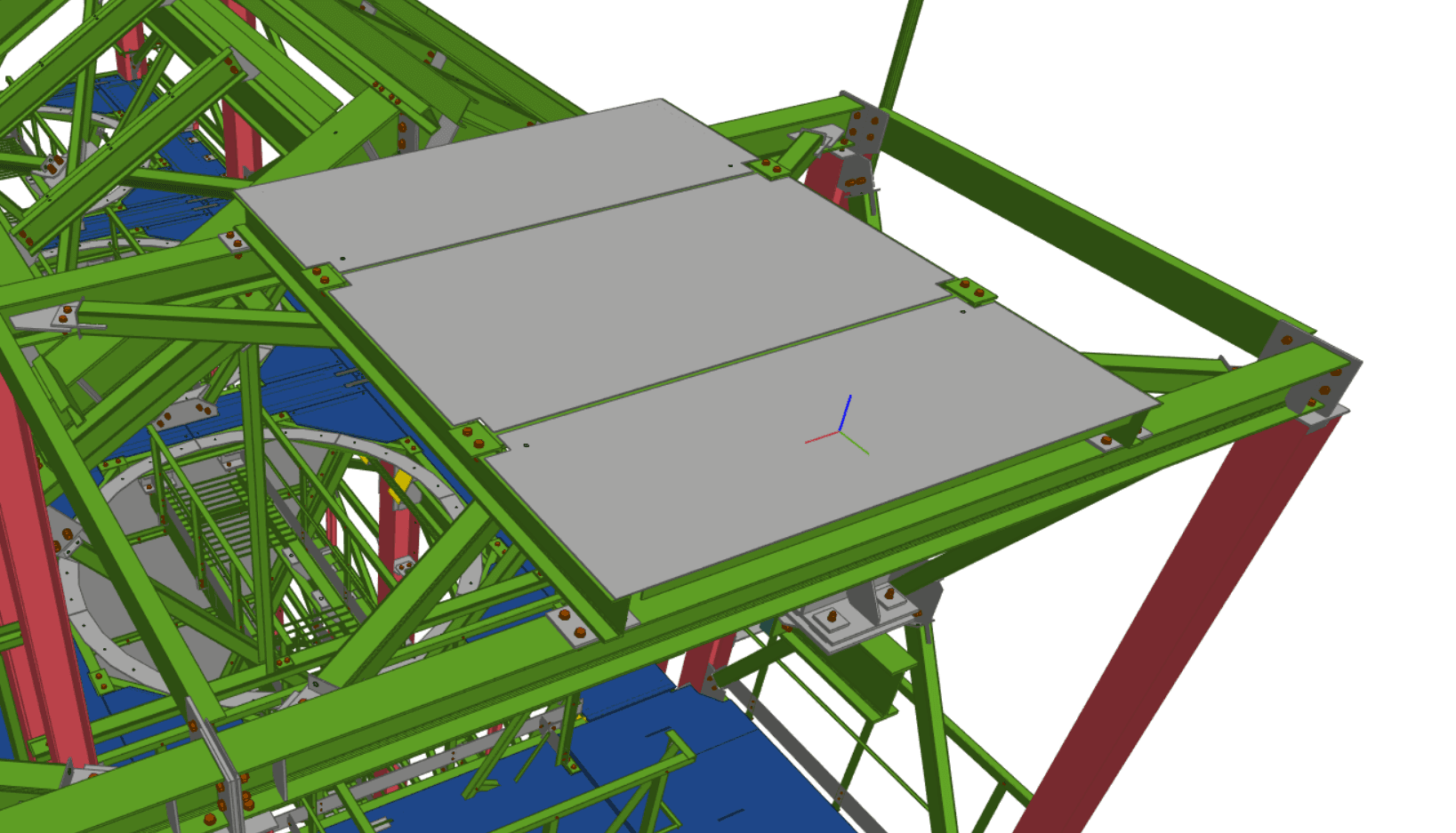

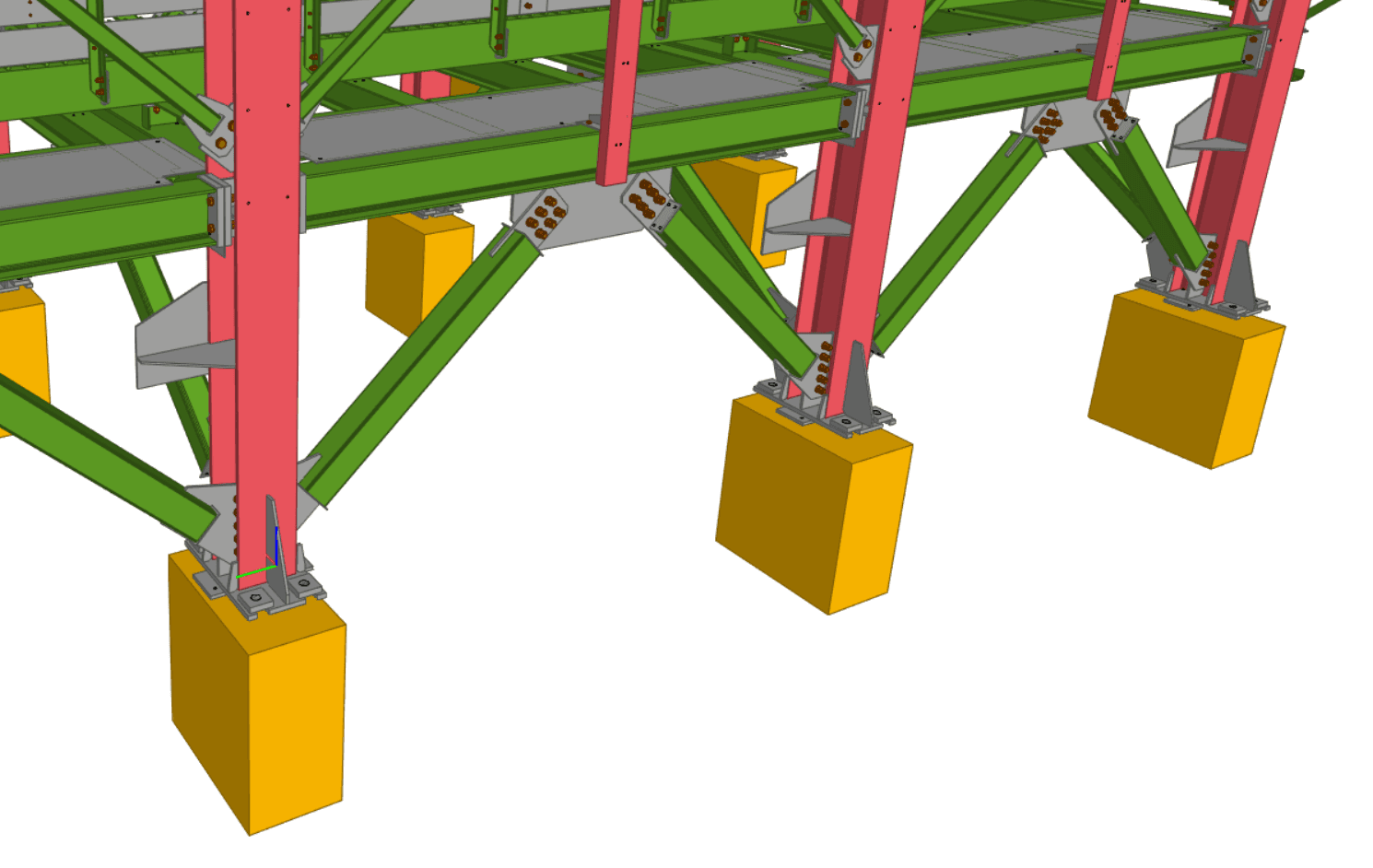

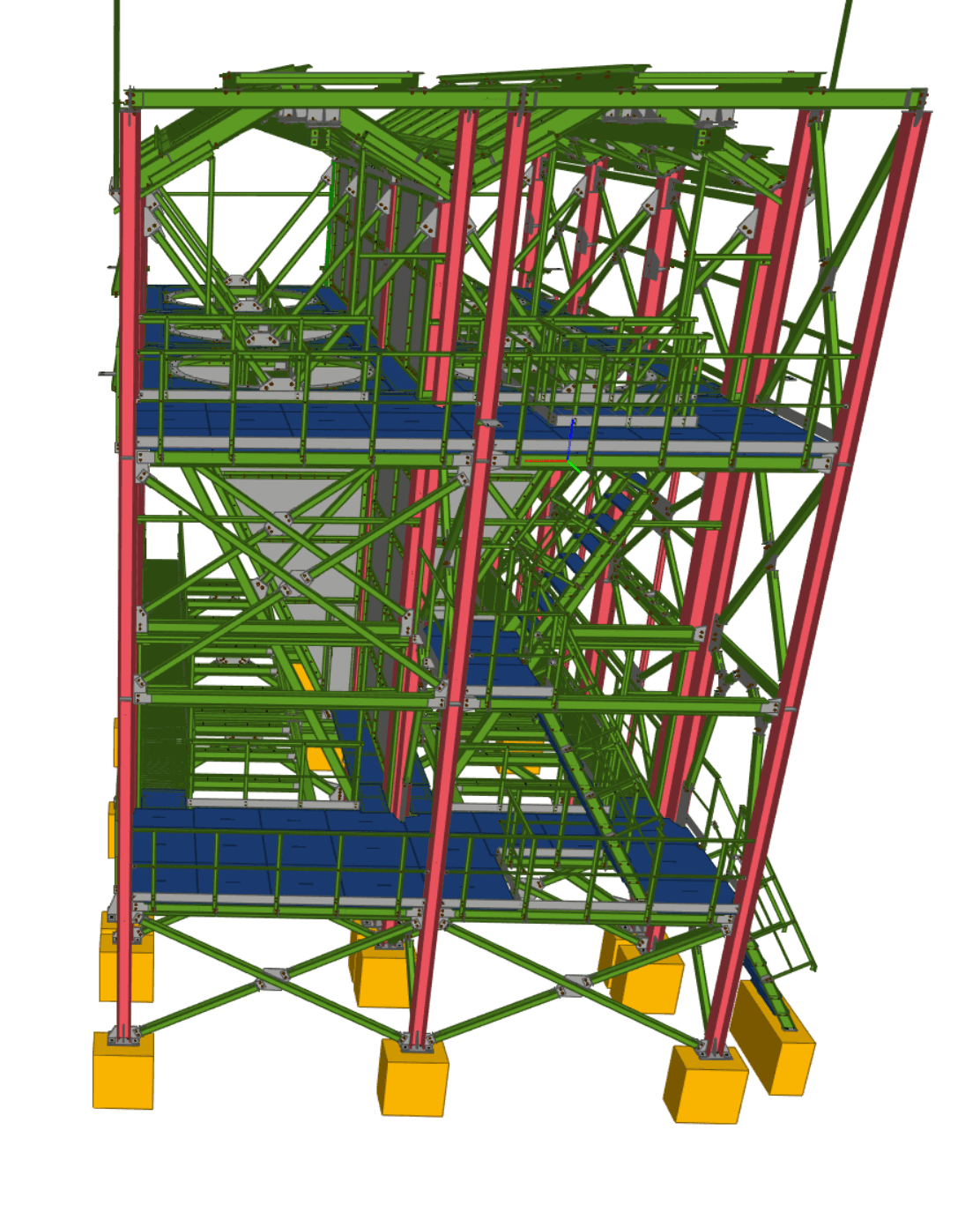

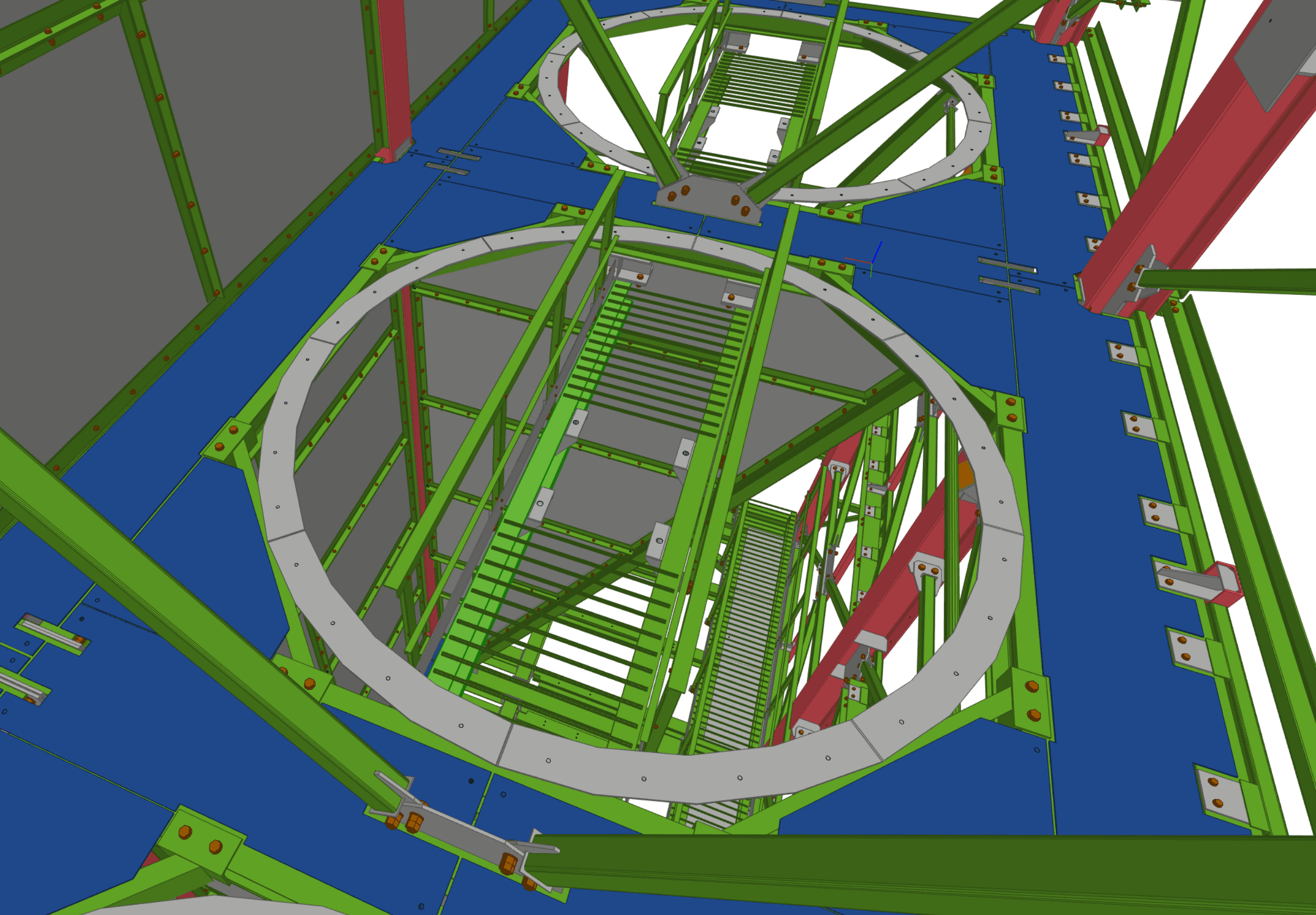

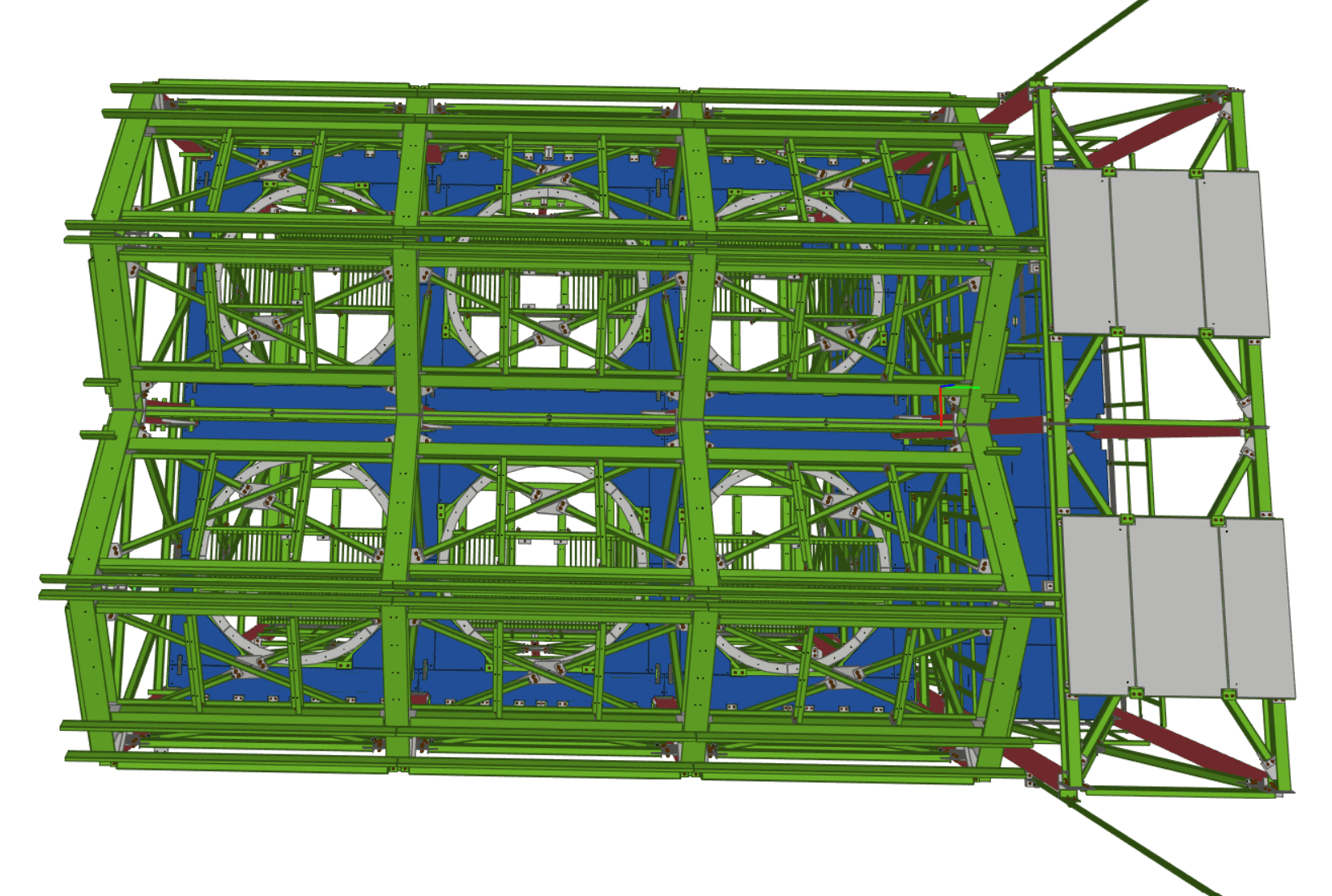

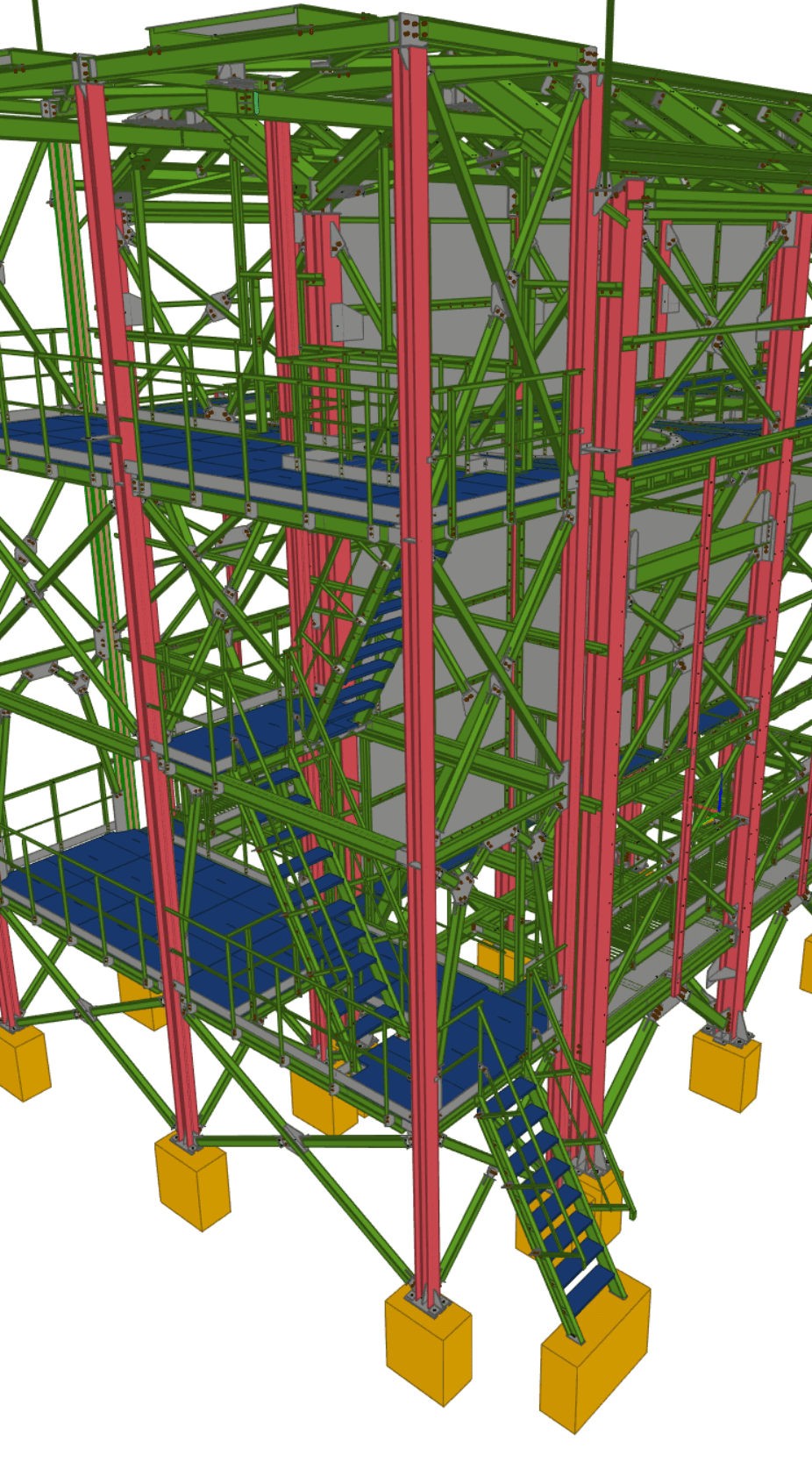

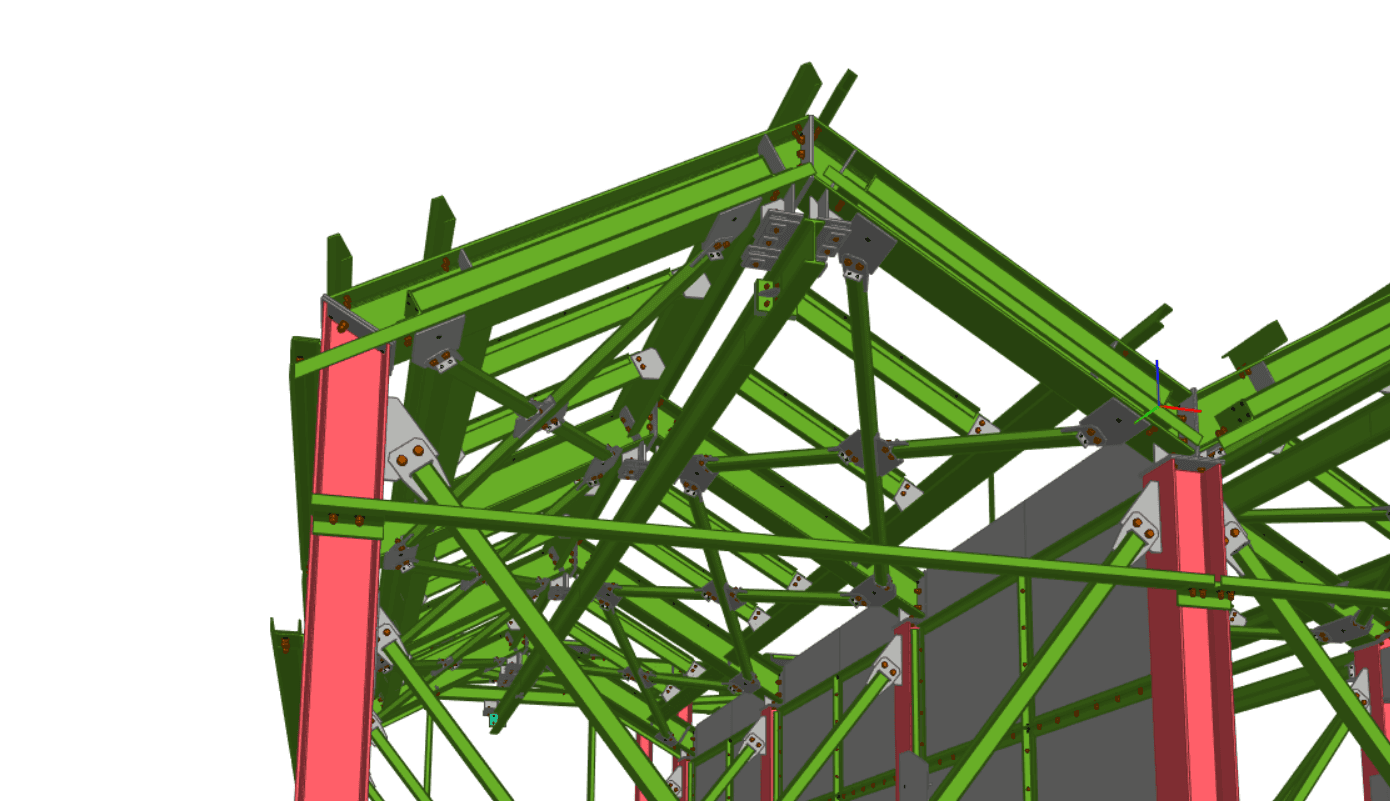

Galerie
